Безопасная эксплуатация электрических сетей: ПТЭЭП, диагностика и техническое обслуживание электроустановок

Остановка производства из-за аварии в электроустановке — это не форс-мажор. В большинстве случаев это результат накопленных нарушений: ослабленных контактов, просроченных испытаний, устаревших схем. Предприятие, которое перешло от реактивного обслуживания к плановому, исключает большую часть таких рисков.

Нормативная база безопасной эксплуатации электросетей

Требования к эксплуатации электрических сетей определяют три основных документа:

• ПТЭЭП — Правила технической эксплуатации электроустановок потребителей (приказ Минэнерго № 811). Регулируют порядок технического обслуживания, допуска персонала, ведения документации и проведения измерений.
• ПУЭ — Правила устройства электроустановок. Определяют конструктивные решения, выбор оборудования и сечений кабелей, требования к заземлению.
• Приказ Минтруда № 903н — Правила охраны труда при эксплуатации электроустановок. Регламентируют допуск персонала, применение средств защиты, нарядно-допускную систему.

Ответственный за электрохозяйство: требования и назначение

Руководитель предприятия обязан приказом назначить ответственного за электрохозяйство. Требования к группе допуска:

• IV группа — для электроустановок напряжением до 1000 В
• V группа — для электроустановок напряжением выше 1000 В

Отсутствие приказа о назначении — самостоятельное нарушение, которое фиксируется при любой проверке Ростехнадзора независимо от фактического состояния оборудования.

Что проверяет Ростехнадзор в первую очередь

При плановой или внеплановой проверке инспектор запрашивает:

• Приказ о назначении ответственного за электрохозяйство
• Актуальные однолинейные схемы с подписью ответственного
• Протоколы электротехнической лаборатории (ЭТЛ) с действующими сроками
• Журналы учета работ по нарядам и распоряжениям
• Журналы учета и испытаний средств индивидуальной защиты (СИЗ)
• Генеральный план с нанесенными кабельными трассами

Расхождение схем с фактическим состоянием сети — распространенное нарушение. Схемы обязаны отражать реальную конфигурацию, а не состояние на момент сдачи объекта.

Планово-предупредительный ремонт электрооборудования: структура и содержание

График ППР — инструмент управления ресурсом оборудования, а не формальность для инспектора. Предприятия, работающие без утвержденного ППР, как правило, несут более высокие затраты на аварийное восстановление, чем на плановое обслуживание.

Обязательные работы в составе ППР

1. Протяжка контактных соединений. Ослабление контакта — причина 70% пожаров в распределительных щитах. Перегрев нарастает постепенно, без видимых признаков, до момента, когда изоляция начинает разрушаться. Периодическая протяжка в рамках ППР устраняет эту причину системно.
2. Проверка автоматического ввода резерва (АВР). АВР должен срабатывать в реальных условиях, а не только числиться в схеме. Проверка под нагрузкой — обязательный элемент регламента. Неработающий АВР при основном вводе означает полное отключение объекта при аварии в питающей сети.
3. Замер нагрузок в часы пик. Контроль токов позволяет выявить перегруженные кабельные линии до их теплового повреждения. Линия, работающая на 90–100% от номинальной нагрузки, сокращает ресурс изоляции в разы.
4. Очистка оборудования от пыли. Пыль в распределительных щитах и ячейках снижает теплоотвод и создает условия для поверхностного пробоя изоляции. Особенно критично для объектов с производственным загрязнением воздуха.
5. Проверка средств защиты. Диэлектрические перчатки, штанги, коврики имеют нормативные сроки испытаний. Просроченные СИЗ — нарушение ПТЭЭП и прямая угроза безопасности персонала при работе в электроустановках.

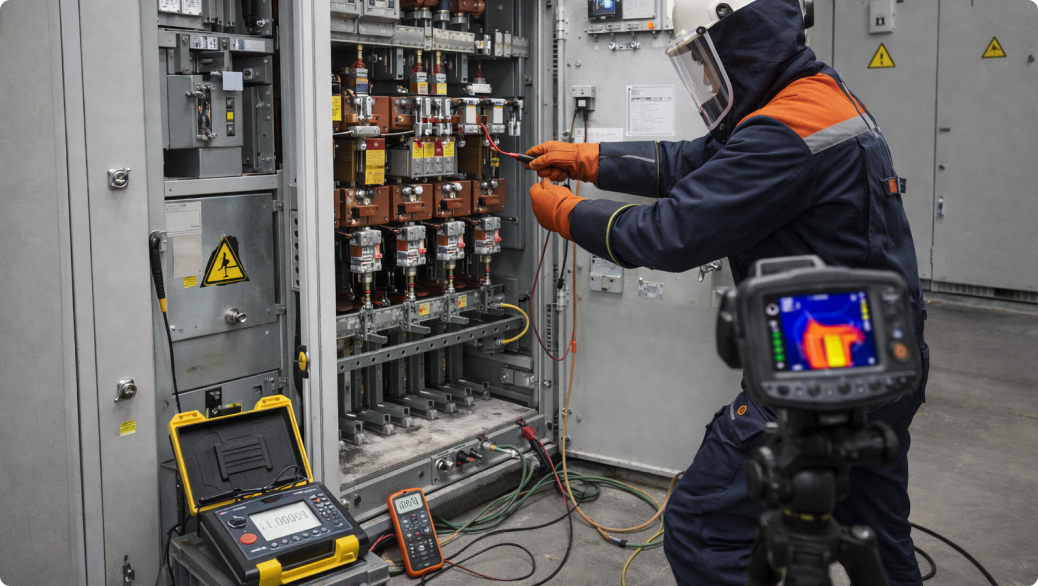

Технические измерения и инструментальная диагностика электросетей

Визуальный осмотр позволяет выявить очевидные нарушения. Инструментальные измерения — единственный способ подтвердить фактическое состояние изоляции, заземления и защитных аппаратов.

Инструментальная диагностика электросетей охватывает три взаимосвязанных направления: состояние изоляции, работоспособность защитных аппаратов и целостность контура заземления. Каждое закрывает свой класс рисков — и ни одно не заменяет другое.

Сопротивление изоляции замеряют мегаомметром при отключенном напряжении. Результаты заносят в протокол ЭТЛ. Для большинства помещений нормативная периодичность — не реже одного раза в три года. Для помещений с повышенной опасностью и особо опасных — чаще, согласно ПТЭЭП и утвержденной программе испытаний.

Снижение сопротивления ниже нормы — это не абстрактное отклонение в протоколе. Это реальный риск утечки тока, поражения персонала и возгорания.

Петля «фаза-нуль» показывает, сработает ли автоматический выключатель при коротком замыкании в нормативное время. Если сопротивление линии высокое, ток КЗ не достигает порога срабатывания автомата. В этом случае кабель начинает работать как нагревательный элемент — без какой-либо защитной реакции схемы.

Соответствие характеристик автоматических выключателей сечениям кабелей проверяют при вводе объекта в эксплуатацию и после любой реконструкции — это обязательная часть комплексных измерений.

Контур заземления контролируют в два этапа. Визуальный осмотр проводят раз в шесть месяцев: смотрят на коррозию, механические повреждения и состояние соединений. Сопротивление растеканию тока измеряют периодически согласно ПТЭЭП. Для большинства установок 380/220 В норма — не более 4 Ом; конкретное значение зависит от типа нейтрали и характеристик грунта.

Нарушение контура заземления означает одно: при прикосновении к корпусу неисправного оборудования человек оказывается в цепи тока.

Тепловизионный контроль электрооборудования

Тепловизионное обследование — метод диагностики, позволяющий выявить дефекты без отключения напряжения и остановки производства. Это принципиально важно для объектов с непрерывным технологическим циклом.

Что выявляет тепловизор

• Перегрев болтовых соединений шин в распределительных устройствах
• Неравномерная нагрузка фаз и перегруженные кабельные линии
• Дефектные контакты автоматических выключателей и рубильников
• Неисправные предохранители при отсутствии видимых признаков
• Перегрев трансформаторов и высоковольтных ячеек

Критерии оценки результатов

Превышение температуры относительно аналогичных элементов	Статус
До 10°C	Норма, наблюдение
10–30°C	Повышенное внимание, планирование устранения
30–60°C	Дефект, требует вмешательства в ближайший плановый останов
Свыше 60°C	Аварийная ситуация, немедленное реагирование

Условие достоверности измерений: тепловизионный контроль проводится при нагрузке не менее 30% от номинальной. При меньшей нагрузке перегрев незначителен и часть дефектов остается невыявленной.

Периодичность тепловизионного обследования для электроустановок промышленных предприятий — не реже одного раза в год; для критически важных объектов — раз в 6 месяцев.

Мониторинг качества электроэнергии

Гармонические искажения, просадки напряжения и перекос фаз не приводят к мгновенному отказу оборудования. Они накапливают повреждения в изоляции обмоток, силовой электронике и конденсаторах — до момента, когда дорогостоящий привод или контроллер выходит из строя без видимых предпосылок.

Для каких предприятий мониторинг обязателен

• Производства с частотными преобразователями и мощными двигателями
• Объекты со сварочным оборудованием, выпрямителями, дуговыми печами
• Предприятия с чувствительной электроникой: ЧПУ, серверное оборудование, медицинская техника

Что дает анализатор сети на вводе ВРУ

• Разграничение ответственности: нарушения со стороны сетевой организации фиксируются документально и предъявляются как претензия
• Выявление внутреннего источника искажений для его устранения
• Основание для требования компенсации ущерба от некачественного электроснабжения

Организация допуска персонала и нарядно-допускная система

Большинство аварий в электроустановках происходит из-за нарушений дисциплины, а не из-за отказа оборудования. Три инструмента, которые системно снижают этот риск:

Нарядно-допускная система

Работа в электроустановках напряжением выше 1000 В и значительная часть работ в установках до 1000 В выполняется только по оформленному наряду-допуску. Перечень работ, допустимых в порядке текущей эксплуатации, утверждается ответственным за электрохозяйство и доводится до персонала письменно.

Работа без наряда там, где он требуется — нарушение ПТЭЭП. В случае аварии это автоматически переводит ответственность на руководителя предприятия.

Квалификация и обучение персонала

Электротехнический персонал обязан:

• Знать принципиальные схемы обслуживаемого объекта
• Уметь оказывать первую помощь при поражении электрическим током
• Понимать принцип работы блокировок безопасности

Присвоение и подтверждение групп допуска — не формальность. Персонал с недостаточной квалификацией в аварийной ситуации действует интуитивно, а не по регламенту.

Противоаварийные тренировки

В реальной аварийной ситуации нет времени вспоминать порядок действий. Тренировки доводят алгоритм реагирования до автоматизма: правильное отключение, локализация повреждения, первая помощь пострадавшему.

Аудит электроустановок: когда и зачем

Аудит электроустановок — комплексная оценка состояния электрохозяйства, включающая анализ документации, визуальный осмотр, инструментальные измерения и тепловизионное обследование.

Четыре ситуации, когда аудит необходим

1. Приемка объекта после строительства или реконструкции Позволяет выявить несоответствия проектным решениям и нормативным требованиям до ввода в эксплуатацию — пока их устранение не требует демонтажа.
2. Подготовка к проверке Ростехнадзора Предварительный аудит выявляет нарушения, которые будут зафиксированы инспектором, и дает время на их устранение.
3. Смена ответственного за электрохозяйство Новый ответственный принимает хозяйство в неизвестном состоянии. Аудит формирует объективную картину и фиксирует ее документально.
4. Необъяснимые отказы оборудования или рост потребления Когда технологическое оборудование выходит из строя без очевидных причин или счет за электроэнергию растет без изменения производственного цикла — аудит позволяет найти источник проблемы.

Что входит в отчет по результатам аудита

• Перечень нарушений с ссылками на нормативные документы
• Приоритизация по степени опасности и срочности устранения
• Рекомендации по модернизации и оптимизации системы электроснабжения
• Оценка соответствия документации фактическому состоянию объекта

Разграничение зон обслуживания: когда нужен профессиональный подрядчик

Штатные электрики предприятия, как правило, загружены текущими задачами: мелким ремонтом, заменой расходников, оперативным реагированием на заявки подразделений. Ресурса для глубокой диагностики кабельных трасс, испытаний высоковольтных ячеек или полноценного тепловизионного обследования у них нет.

Привлечение специализированной организации для технического обслуживания электрических сетей обосновано в трех случаях:

• Объект включает высоковольтное оборудование 6–10 кВ, требующее персонала с V группой допуска и специализированным инструментарием
• Требуются протоколы электротехнической лаборатории (ЭТЛ) с аккредитацией — их вправе выдавать только аккредитованные организации
• Необходима независимая оценка состояния объекта без конфликта интересов со штатным персоналом

Обслуживание электрооборудования предприятия на основе договора с профессиональным подрядчиком переводит риск аварий в зону предсказуемых плановых затрат.
