Монтаж воздушных линий электропередачи: этапы, требования и особенности для разных объектов

Воздушные линии электропередачи 0,4–10 кВ остаются одним из наиболее распространенных способов передачи электроэнергии в промышленной, сельской и городской среде. Их выбирают за короткий цикл строительства, удобство осмотра и ремонтопригодность. Но именно к ним предъявляют повышенные требования по трассировке, габаритам и защите от внешних воздействий — и именно здесь ошибки на этапе проектирования и монтажа дают о себе знать уже в первый эксплуатационный сезон.

Когда оправдан выбор ВЛ, а не кабельной линии

Решение принимают исходя из трех факторов: протяженность трассы, характер застройки и требования к надежности электроснабжения.

В сельской местности воздушные линии выигрывают по капитальным затратам и скорости реализации. Протяженные трассы с низкой плотностью потребителей — классический сценарий применения ВЛ: стоимость земляных работ и прокладки кабеля на таких расстояниях делает подземное решение экономически нецелесообразным.

На промышленных площадках ВЛ применяют для временных схем электроснабжения, распределительных участков на открытых территориях и «дальних плечей» питающих фидеров. Если технологический процесс критичен к перерывам — схему дополняют резервированием или переходят на кабель на наиболее ответственных участках.

В городской среде ВЛ применяют ограниченно. Требования к габаритам подвеса, эстетике и электробезопасности над плотной застройкой существенно сужают область применения. Для сетей 0,4 кВ распространен СИП. На уровне 6–10 кВ в городе чаще выбирают кабельное решение, если регулятор или владелец инфраструктуры не устанавливает иных требований.

Сравнение ВЛ и кабельной линии по TCO

Параметр	Воздушная линия	Кабельная линия
Капитальные затраты (CAPEX)	Ниже на открытых протяженных трассах	Выше из-за стоимости кабеля и земляных работ
Эксплуатационные затраты (OPEX)	Зависят от повреждаемости из-за погоды и расчистки просек	Ниже при правильной прокладке, меньше влияния погоды
Аварийность	Выше при ветровых и гололедных событиях	Ниже, но повреждения трудоемки в локализации
Ремонтопригодность	Высокая: дефект виден визуально	Требует кабелеискательного оборудования
Применимость в застройке	Ограничена габаритами и эстетическими требованиями	Без ограничений по плотности застройки
Скорость реализации	Выше	Ниже при большом объеме земляных работ

На открытых и протяженных участках ВЛ дает лучшую экономику жизненного цикла. В плотной городской застройке или на объектах, где недопустимы перерывы в электроснабжении, кабель нередко оказывается рациональнее несмотря на более высокий CAPEX.

Правовые и земельные ограничения: что проверяют до начала СМР

До начала строительно-монтажных работ необходимо решить ряд правовых вопросов, от которых зависят трасса и сроки проекта.

Охранные зоны действующих коммуникаций. Трасса ВЛ проходит в коридоре, где могут располагаться подземные и надземные коммуникации — газопроводы, водоводы, линии связи, другие ЛЭП. Их охранные зоны накладывают ограничения на размещение опор и порядок проведения работ.

Пересечения с дорогами и железными дорогами. Каждое пересечение требует отдельного согласования: по высоте подвеса, расстоянию от проводов до полотна, размещению опор в придорожной полосе и режиму ведения работ. Требования для автодорог и железных дорог различаются и определяются ПУЭ и соответствующими СП.

Муниципальные требования в городской среде. Размещение опор, высота подвеса, цвет и форма опорных конструкций — в ряде городов действуют дополнительные требования местных органов власти. Их ранний учет в проекте сокращает число циклов согласования и исключает риск переноса трассы на финальном этапе.

Разрешения на расчистку просеки. Если трасса проходит через лесной массив или насаждения, для расчистки просеки необходимы отдельные разрешения. Их получение нередко занимает несколько месяцев и должно быть предусмотрено в общем графике проекта.

Этапы строительства воздушных линий электропередачи

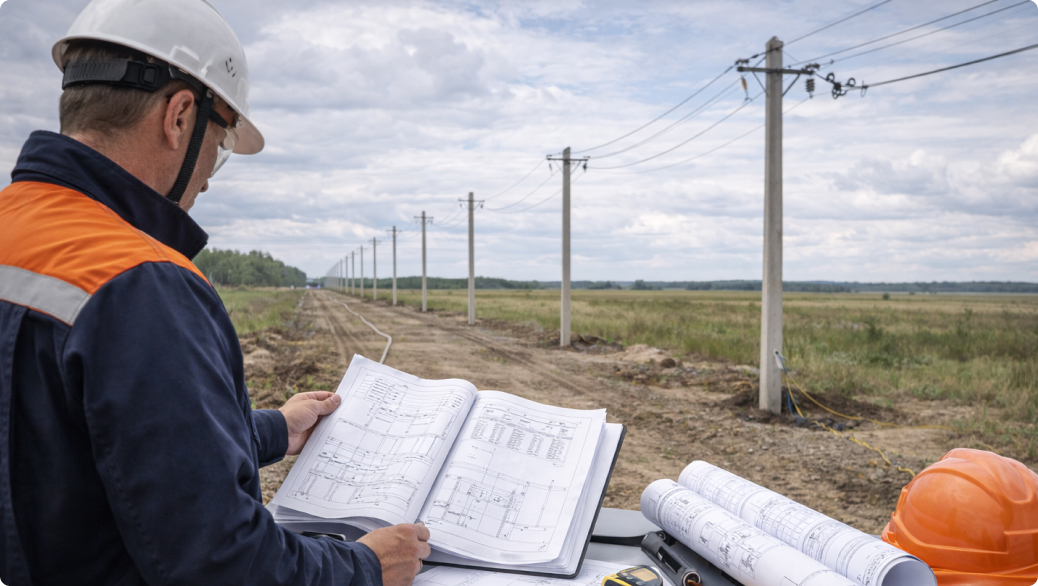

1. Подготовительный этап

Включает согласование трассы, разбивку оси на местности, устройство подъездных путей к местам установки опор, расчистку просеки и инженерное обследование пересечений. На этом этапе уточняют геологию в точках установки опор — это влияет на тип фундамента и глубину закладки.

2. Устройство фундаментов и установка опор

Тип фундамента выбирают исходя из несущей способности грунта, глубины промерзания и нагрузок на опору. Железобетонные опоры устанавливают методом бурения с последующей засыпкой и трамбовкой; металлические — на монолитных фундаментах с анкерными болтами.

При установке учитывают:

• Ветровой и гололедный районы согласно ПУЭ — определяют расчетные нагрузки на провода и опоры
• Коррозионную агрессивность грунтов — влияет на выбор материала опоры и системы ее защиты
• Необходимую высоту подвеса — для соблюдения нормативных габаритов до земли, дорог и строений

3. Монтаж арматуры и изоляторов

Арматуру и изоляторы монтируют по типовым узлам проектной документации. На ВЛ 0,4 кВ с СИП применяют анкерно-поддерживающую арматуру; на линиях 6–10 кВ — штыревые или подвесные изоляторы в зависимости от типа опоры и уровня загрязненности атмосферы.

На угловых и анкерных опорах монтируют ограничители перенапряжений (ОПН) — для защиты изоляции от грозовых и коммутационных импульсов. Координацию изоляции с ОПН проверяют на этапе проектирования.

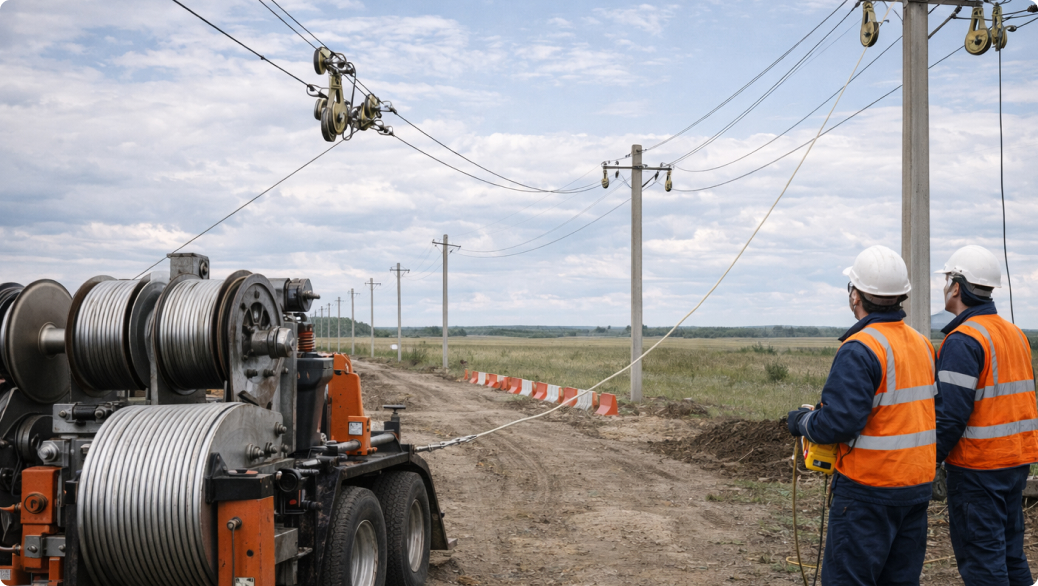

4. Раскатка и натяжение проводов

Раскатку выполняют с барабанов с соблюдением минимального радиуса изгиба. Натяжение проводят по таблицам провесов производителя с учетом ветрового и гололедного района, расчетной температуры и длины пролета.

Стрелу провеса фиксируют в характерных пролетах — это один из контролируемых параметров при приемке. При необходимости натяжение корректируют.

Для СИП критично соблюдение моментов затяжки клиновых зажимов и герметичность прокалывающих ответвителей — их нарушение приводит к окислению контакта и нагреву в точке ответвления.

Для голого провода контролируют отсутствие повреждений проволок в точках крепления к изоляторам — усталостное разрушение в этих точках развивается постепенно и обнаруживается при плановых осмотрах.

5. Монтаж разъединителей, ОПН и заземляющих устройств на ВЛ 6–10 кВ

На линиях 6–10 кВ дополнительно устанавливают нагрузочные разъединители для секционирования, ОПН на вводах и участках с повышенной грозовой активностью, а также заземляющие устройства опор по расчету исходя из удельного сопротивления грунта.

6. Подключение, маркировка и исполнительная документация

После завершения монтажа выполняют подключение к распределительным устройствам, маркируют цепи, проводят приемо-сдаточные испытания и оформляют исполнительный комплект.

Выбор материала опор: влияние на стоимость жизненного цикла

Стальные опоры с горячим цинкованием — оправданы в районах с умеренной коррозией и высокой ветровой нагрузкой. Долговечны, хорошо поддаются ремонту, унифицированы по арматуре.

Центрифугированные железобетонные опоры (СВ) — предпочтительны на участках с интенсивным дорожным движением и риском механических ударов. Устойчивы к коррозии, не требуют антикоррозионной обработки, но тяжелее в транспортировке.

Композитные опоры — применяют при агрессивной атмосфере (морское побережье, промышленные выбросы) и там, где важно снизить массу конструкции.

Для каждого коррозионного района назначают регламент периодической ревизии и систему защиты. Любая замена опоры или арматуры оформляется по правилу «без ухудшения параметров» с фиксацией в листах согласований.

Секционирование и автоматизация ВЛ 6–10 кВ

Уровень секционирования фидеров напрямую влияет на показатели надежности — SAIDI и SAIFI.

Реклоузеры с функцией автоматического повторного включения позволяют локализовать однократные самоустраняющиеся повреждения без выезда бригады. В сочетании с телемеханикой это сокращает среднюю продолжительность отключений в несколько раз.

Нагрузочные разъединители с дистанционным управлением обеспечивают быстрое переключение питания по резервной схеме без ожидания оперативного персонала на месте.

Индикаторы короткого замыкания на опорах ускоряют поиск повреждения: диспетчер видит, в каком секционированном участке зафиксирован ток КЗ, и направляет бригаду точечно.

Эти решения увеличивают CAPEX, но снижают издержки простоя. Для промышленных объектов, где час простоя измеряется в конкретных финансовых потерях, окупаемость автоматизации ВЛ рассчитывается достаточно прямолинейно.

Заземление опор воздушных линий: требования и контроль

Повторные заземления PEN-проводника в сетях 0,4 кВ уменьшают напряжение прикосновения при замыканиях на землю и обеспечивают надежное срабатывание защитных аппаратов. ПУЭ устанавливает обязательные повторные заземления на концах линий и на ответвлениях длиной более 200 м.

Заземление металлических элементов опор снижает опасный потенциал, который возникает на конструкции при замыкании провода на опору.

При приемке измеряют сопротивление заземляющих устройств каждой опоры, непрерывность цепей выравнивания потенциалов, на ВЛ 0,4 кВ — параметры петли «фаза-PE/PEN» для оценки условий срабатывания автоматических выключателей.

Для участков с высоким удельным сопротивлением грунта предусматривают усиленное заземление: горизонтальные электроды, локальные улучшители грунта или дополнительные вертикальные заземлители.

Приемо-сдаточные испытания ВЛ: что проверяют и как оформляют

Критерии приемки прописывают в проектной документации до начала монтажа — тогда на этапе ПНР не возникает разногласий о том, что именно измеряется и чем подтверждается.

Визуально-измерительный контроль:

• Фактические высоты подвеса на характерных пролетах
• Стрелы провеса — соответствие расчетным значениям при фактической температуре
• Состояние арматуры, изоляторов и мест крепления
• Моменты затяжки клиновых зажимов (для СИП)

Электрические измерения:

• Сопротивление заземляющих устройств опор
• Параметры петли «фаза-PE/PEN» на ВЛ 0,4 кВ
• Фазировка и непрерывность защитных цепей
• На ВЛ 6–10 кВ — координация изоляции с ОПН; при необходимости — испытание повышенным напряжением

По замечаниям предусматривают корректирующие действия: изменение натяжения, усиление заземления, замена арматуры или изоляторов. Все результаты оформляют протоколами аккредитованной ЭТЛ и включают в исполнительный комплект — без этого объект к эксплуатации не допускают.

Эксплуатация ВЛ: регламенты и управление рисками

Эксплуатационная модель воздушной линии строится на трех элементах: регламентные осмотры, сезонная диагностика и своевременная расчистка просек.

Осенью и весной уделяют внимание клеммным соединениям, состоянию изоляторов и арматуры. После ветровых и гололедных событий проводят внеплановые обходы и выборочные измерения на участках с исторически высокой повреждаемостью.

Для ВЛ 0,4 кВ с СИП периодически контролируют герметичность прокалывающих зажимов и целостность оболочки. Для ВЛ 6–10 кВ следят за загрязненностью изоляторов и коронными явлениями на участках с высокой влажностью.

Аварийный комплект и SLA на восстановление. Сокращение времени восстановления после аварии обеспечивает заранее сформированный аварийный запас: унифицированная арматура, типовой запас провода или СИП, комплект ОПН и индикаторов КЗ. Для протяженных линий целесообразны аварийные сборно-разборные опоры. SLA на выезд бригады и перечень критичных ЗИП фиксируют в договоре эксплуатации.

Нормативная база для монтажа воздушных линий

• ПУЭ — габариты пересечений и сближений, высоты подвеса, заземление опор, выбор изоляции и арматуры, защита от перенапряжений
• СП 42.13330, СП 34.13330 — размещение опор, охранные зоны, требования к пересечениям с дорогами
• ГОСТ на провода, арматуру, изоляторы и опоры — механическая прочность, климатическое исполнение, стойкость к ультрафиолету и коррозии
• Требования по охранным зонам линейных объектов — порядок работ в охранных зонах, согласование пересечений
• ПТЭЭП — требования к эксплуатации ВЛ, периодичность осмотров и испытаний

Особенности монтажа ВЛ на разных типах объектов

Сельская местность. Оптимальное соотношение стоимости и скорости реализации. Ключевые риски — ветровые и гололедные нагрузки и молниезащита. Корректный учет этих факторов на этапе проектирования определяет надежность на весь срок службы.

Промышленные объекты. Преимущество ВЛ — простота диагностики и расширения схемы. На участках с критичными потребителями схему дополняют резервированием. Если технологическая зона исключает воздушную прокладку — применяют кабель на этих участках с сохранением ВЛ на «дальних плечах».

Городская среда. ВЛ применяют точечно — преимущественно СИП 0,4 кВ при соблюдении расстояний до фасадов и коммуникаций. На участках с высокой интенсивностью движения и плотной застройкой выбор обычно склоняется к кабельным решениям.
