Воздушные линии (ВЛ) 0,4–10 кВ остаются одним из самых распространённых способов передачи электроэнергии в промышленной, сельской и городской среде. Цикл строительства воздушных линий короче, их проще модернизировать и легче инспектировать по сравнению с кабельными линиями. Сложность в том, что им о предъявляют повышенные требования к трассировке, габаритам и защите от внешних воздействий. Для заказчика выбор ВЛ — это баланс между CAPEX/OPEX, технологическими ограничениями площадки и эксплуатационными рисками на весь жизненный цикл.

Когда выбирают ВЛ

Решение в пользу ВЛ обычно принимают, когда нужно быстро обеспечить подключение на протяжённых трассах с низкой плотностью застройки. Или когда подземная прокладка экономически нецелесообразна или затруднена по геологии, а также когда важна удобная ревизия и ремонтопригодность.

В сельской местности воздушные линии выигрывают за счёт меньших капитальных затрат и простоты расширения. На промышленных площадках их выбирают для временных схем или внутрицеховых распределительных участков на открытых территориях, когда нет требований к подземной прокладке.

В городе ВЛ применяют ограниченно: над проезжей частью и плотной застройкой возрастают требования к габаритам, эстетике и электробезопасности; нередко регулятор или владелец инфраструктуры настаивает на кабеле. Для сети 0,4 кВ распространены ВЛ из СИП; для 6–10 кВ традиционно применяются голые провода на штыревых/подвесных изоляторах или изолированные провода соответствующих классов.

Правовые и земельные ограничения

Разумность выбора ВЛ подтверждается не только расчётами, но и правовыми ограничениями на трассе. До начала СМР следует проверить охранные зоны действующих коммуникаций и согласовать пересечения с автодорогами и железными дорогами: по габаритам подвеса, размещению опор и режиму работ. В городских условиях часто действуют дополнительные требования муниципалитетов к размещению опор и эстетике линий; их ранний учёт сокращает число возвратов на согласования и снижает риск переноса трассы в конце проекта.

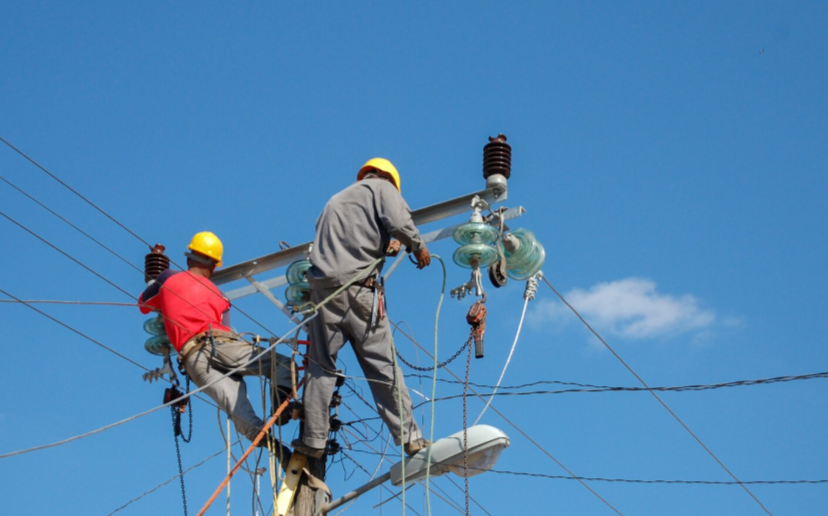

Этапы монтажа

Строительство ВЛ начинается с подготовки трассы: согласования, разбивка оси, устройство подъездов, расчистка просеки и инженерное обследование пересечений с дорогами, связью и трубопроводами.

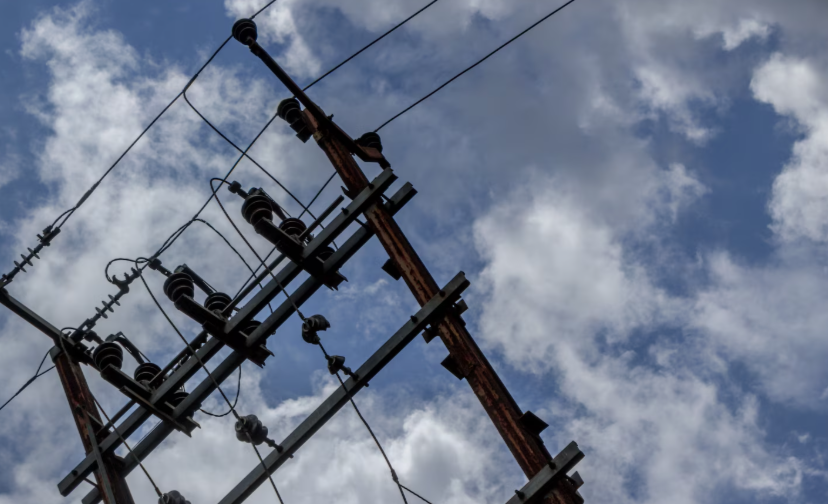

Затем устраивают фундаменты и устанавливают опоры с учётом ветрового и гололёдного районов, коррозионной агрессивности грунтов и необходимой высоты подвеса для соблюдения габаритов. Монтаж арматуры и изоляторов выполняют по типовым узлам проектной документации, после чего производят протяжка и натяжение проводов с обеспечением требуемых стрел провеса при расчётной температуре.

На ВЛ 0,4 кВ монтируют СИП с анкерно-поддерживающей арматурой, герметичными ответвлениями и ограничителями перенапряжений на вводах; на 6–10 кВ дополнительно устанавливают разъединители, ОПН и заземляющие устройства опор по расчёту. По завершении выполняют подключение к распределительным устройствам, маркируют цепи, проводят приёмо-сдаточные испытания и оформляют исполнительную документацию.

Механика провода и контроль провеса

Стрелы провеса назначают по таблицам провесов производителя с учётом ветрового и гололёдного районов и температурных режимов «зима/лето». На ПНР фиксируют фактические высоты подвеса на характерных пролётах и при необходимости корректируют натяжение. Для СИП критично соблюдение моментов затяжки арматуры и герметичности прокалывающих ответвителей; для голых проводов — контроль утомления на траверсах и отсутствие повреждений проволок в точках подвески.

Правила и особенности

К проектированию и монтажу ВЛ предъявляются чёткие требования по габаритам пересечений и сближений, охранным зонам, минимальным расстояниям от проводов до земли, зданий и сооружений. Разделы ПУЭ для воздушных линий регламентируют высоты подвеса, устройство заземления опор, выбор изоляции и арматуры, а также защиту от грозовых и коммутационных перенапряжений.

Требования СП по планировке и дорогам определяют допустимые расстояния до проезжих частей, железных дорог и инженерных сетей, а также условия размещения опор в охранных полосах.

ГОСТы и ТУ на провода, арматуру, изоляторы и опоры задают механическую прочность, климатическое исполнение, стойкость к ультрафиолету и коррозии. Ветровые и гололёдные нагрузки учитываются при выборе шагов опор, высот и натяжения, чтобы обеспечить допустимые стрелы провеса и механическую надёжность в наиболее неблагоприятных режимах.

На промышленных площадках к стандартным требованиям и нормативам добавляются требования по взрыво- и пожаробезопасности, маршрутизации над технологическими зонами и ограничению влияния электромагнитных полей на чувствительное оборудование.

Материал опор и коррозионные районы

Выбор материала опор напрямую влияет на TCO. Сталь с горячим цинкованием и порошковым покрытием оправдана в районах с умеренной коррозией и высокой ветровой нагрузкой; центрифугированная ЖБ-опора — в местах с интенсивным дорожным движением и риском механических ударов. Композиты интересны при стеснённой логистике и агрессивной атмосфере.

Для каждого коррозионного района следует задавать систему защиты (цинк, лакокраска, аноды) и регламент периодической ревизии — это снижает OPEX и продлевает ресурс опор.

Секционирование и автоматика на ВЛ 6–10 кВ

Для сетей 6–10 кВ существенен уровень секционирования фидеров: установка реклоузеров и нагрузочных разъединителей с дистанционным управлением сокращает среднюю длительность отключений и улучшает SAIDI/SAIFI. Индикаторы короткого замыкания и логика АВР ускоряют локализацию повреждений и позволяют вводить питание по резервной схеме без ожидания выезда бригады. Эти решения увеличивают CAPEX, но снижают издержки простоя и улучшают качество электроснабжения для чувствительных потребителей.

Заземление и безопасность на опорах

Повторные заземления PEN в сетях 0,4 кВ и заземление металлических элементов опор уменьшают напряжение прикосновения при замыканиях на землю и повышают надёжность срабатывания защит. На вводе проверяют сопротивление заземляющих устройств и целостность цепей выравнивания потенциалов, а также соответствие настроек защит расчётным токам КЗ. Для участков с повышённым удельным сопротивлением грунтов предусматривают усиленное заземление или локальные улучшители грунта.

Ограничения

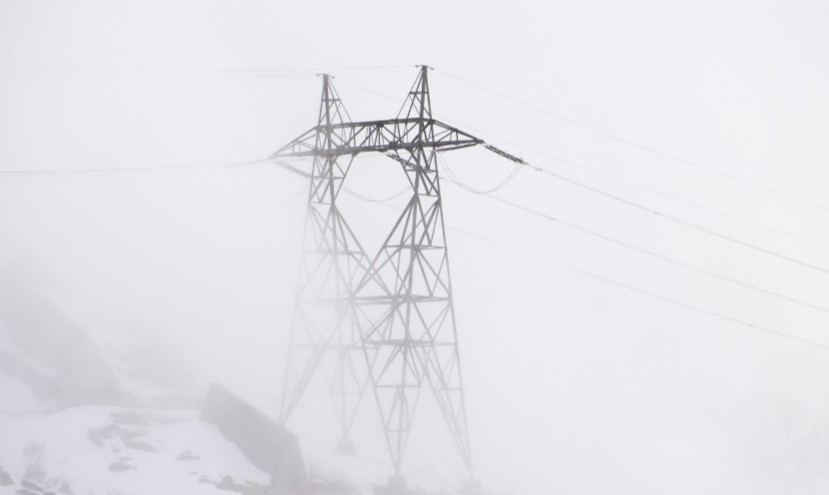

Главное ограничение ВЛ — зависимость от внешней среды. Ветровые и гололёдные явления повышают аварийность, а в городской застройке габариты и эстетические требования часто делают ВЛ нежелательными.

На пересечениях с транспортными магистралями и коммуникациями возрастают требования к высотам подвеса и к согласованиям; в зонах с агрессивной атмосферой или высокой коррозионной активностью нужны специальные покрытия опор и арматуры либо переход на кабель.

При плотной застройке и в местах с высокими эксплуатационными рисками (например, рядом с объектами социальной инфраструктуры) нередко выбирают кабельные линии, несмотря на больший CAPEX, поскольку они меньше подвержены погодным воздействиям и удобнее в части габаритов и эстетики.

Экономически выбор ВЛ наиболее оправдан на протяжённых трассах с невысокой плотностью потребителей. В городских условиях оценка TCO может склониться к кабелю: выше начальные затраты, но ниже вероятность отключений из-за погоды и меньше регуляторных ограничений.

Для промышленных площадок решение зависит от процесса: если критична готовность и недопустимы остановы, запас прочности и схемы резервирования зачастую диктуют подземное исполнение на локальных участках с сохранением ВЛ на «дальних плечах».

Экология и социальные факторы

При трассировке вблизи мест миграции птиц применяют орнитозащитные маркировочные элементы на проводах и изолирующие колпаки на арматуре. В городской среде учитывают визуальное воздействие линии и шум от коронных эффектов на участках 6–10 кВ с высокой влажностью; выбор изоляции и режимов подвеса помогает минимизировать эти эффекты. Корректные решения на этапе проекта снижают риск последующих ограничений по эксплуатации со стороны местных регуляторов.

Контроль соответствия и ввод в работу

Проверяемые критерии и методы их подтверждения должны быть прописаны в проектной и рабочей документации. На этапе ПНР и приёмо-сдаточных испытаний проводят визуально-измерительный контроль габаритов и стрел провеса, проверяют правильность фазировки, непрерывность защитных цепей и соответствие настроек защит расчётам.

Измеряют сопротивление заземляющих устройств опор и повторных заземлений, проверяют контактные соединения и моменты затяжки, на 0,4 кВ — параметры петли «фаза-PE/PEN» для оценки условий срабатывания защит. На 6–10 кВ подтверждают координацию изоляции с ОПН, при необходимости проводят испытание повышенным напряжением согласно нормам.

Результаты оформляют протоколами и включают в исполнительный комплект; по замечаниям предусмотрены корректирующие действия: изменение натяжения и стрел провеса, усиление заземления, замена арматуры или изоляторов, установка дополнительных ОПН.

Эксплуатация и жизненный цикл

Эксплуатационная модель ВЛ строится на регламентных осмотрах, сезонной диагностике и своевременной расчистке просек. Осенью и весной уделяют внимание клеммным соединениям, состоянию изоляторов и арматуры; после ветровых и гололёдных событий — выборочным измерениям и внеплановым обходам. Для линий 0,4 кВ с СИП важны периодический контроль герметичности прокалывающих зажимов и отсутствие повреждений оболочки; для 6–10 кВ — учёт поверхностных загрязнений изоляторов и возможных коронных явлений. Планирование OPEX связано с частотой обходов, доступностью ЗИП, временем восстановления после инцидентов и рисками неблагоприятной погоды в регионе.

При модернизации действующих ВЛ полезно закладывать узлы с унифицированной арматурой и опорами одного типоряда: это упрощает складской запас и сокращает сроки ремонта. Любая замена комплектующих оформляется по правилу «без ухудшения параметров» и фиксируется в листах согласований.

Риски, аварийное восстановление и ЗИП

Сокращение времени восстановления после непогоды обеспечивается заранее сформированным аварийным комплектом: унифицированная арматура, типовой запас СИП/провода, комплект ОПН, индикаторов КЗ и монтажного инструмента. Для протяжённых ВЛ целесообразно иметь аварийные сборно-разборные опоры и согласованный порядок оперативных переключений с сетевой организацией. SLA на выезд бригады и перечень критичных ЗИП фиксируются в договоре эксплуатации — это снижает затраты простоя и ускоряет возврат схемы в норму.

Нормативные ориентиры (краткий реестр)

— ПУЭ, разделы по воздушным линиям: габариты, заземление опор, выбор изоляции, защита от перенапряжений.
— СП по планировке/дорогам (например, СП 42.13330, СП 34.13330): размещение опор, охранные зоны, пересечения.
— ГОСТ/ТУ на провода, арматуру, изоляторы, опоры: механическая прочность, климатическое исполнение.
— Требования по охранным зонам линейных объектов и порядку работ в них.

Плюсы и минусы для разных объектов (сравнительный взгляд)

Для сельской местности ВЛ предлагают оптимальное соотношение стоимости и скорости реализации при условии грамотного учёта ветровых и гололёдных нагрузок и корректной молниезащиты.

Для промышленных объектов их преимущество — простота диагностики и расширения; однако если технологический процесс чувствителен к перерывам, стоит дополнить схему резервированием и рассмотреть кабель на критических участках.

Для городской среды ключевыми становятся габариты, эстетика и безопасность: здесь ВЛ применимы точечно — преимущественно СИП на 0,4 кВ при соблюдении расстояний до фасадов и коммуникаций; на участках с высокой интенсивностью движения и плотной застройкой выбор часто склоняется к кабельным решениям.

Оценка TCO: что двигает CAPEX и OPEX

Для ВЛ основными драйверами CAPEX являются шаг опор, класс провода/СИП, категория района по ветру и гололёду, тип фундамента и объём секционирования; для OPEX — частота обходов и расчистки просек, ожидаемая повреждаемость от погодных факторов и логистика аварийных работ. Сравнение с КЛ следует вести по TCO: на открытых протяжённых участках ВЛ обычно выигрывают по сумме затрат жизненного цикла, тогда как в плотной застройке кабель даёт меньше эксплуатационных рисков и согласовательных ограничений.

Подведем итоги

Монтаж ВЛ — эффективный инструмент электроснабжения там, где трассы протяжённы, доступ к инфраструктуре ограничен, а сроки реализации критичны. Инженерная дисциплина при выборе опор, арматуры и проводов, корректный учёт ветровых и гололёдных районов, координация изоляции и применение ОПН, а также прозрачные критерии приёмки с измерениями на вводе позволяют получить предсказуемую надёжность и управляемые эксплуатационные затраты. Сравнение с кабельными линиями должно выполняться по TCO: где влияние внешней среды велико и габариты ограничены, кабель может оказаться рациональнее, но на открытых и протяжённых участках ВЛ чаще дают лучшую экономику жизненного цикла.
