Опоры линий электропередачи (ЛЭП) формируют основу инфраструктуры электроснабжения, обеспечивая надежную передачу электроэнергии на значительные расстояния. Эти конструкции поддерживают провода воздушных линий (ВЛ) на заданной высоте, гарантируя безопасность и стабильность электрических сетей. В России, где климатические и географические условия варьируются от болот до горных районов, выбор типа опоры, ее установка и эксплуатация требуют строгого соблюдения технических стандартов, таких как ГОСТ и ПУЭ. Статья детализирует виды опор, их устройство, этапы монтажа, стоимость и особенности применения в различных условиях, включая промышленные и частные участки.

Что такое опора ЛЭП?

Опора ЛЭП — это специализированная конструкция, предназначенная для удержания проводов и изоляторов воздушных линий электропередачи на заданной высоте и расстоянии между собой. Она обеспечивает устойчивость сети, противостоя нагрузкам от веса проводов, ветра, снега и других факторов. Опоры применяются в электроснабжении для обеспечения бесперебойной передачи электроэнергии в промышленных, городских и сельских условиях.

Определение: Опора линии электропередачи — несущий элемент, фиксирующий провода и изоляторы ВЛ, обеспечивая их изоляцию и стабильность.

Основные функции опор:

• Поддержание проводов на безопасной высоте.
• Соблюдение расстояния между проводами и землей или объектами, такими как автомобильные дороги или здания.
• Противодействие механическим и климатическим нагрузкам.
• Обеспечение возможности интеграции электроосвещения или линий связи.

Типы опор ЛЭП

Опоры ЛЭП классифицируются по материалу, конструкции, назначению и напряжению сети. Выбор типа зависит от технических требований, ландшафта и условий эксплуатации.

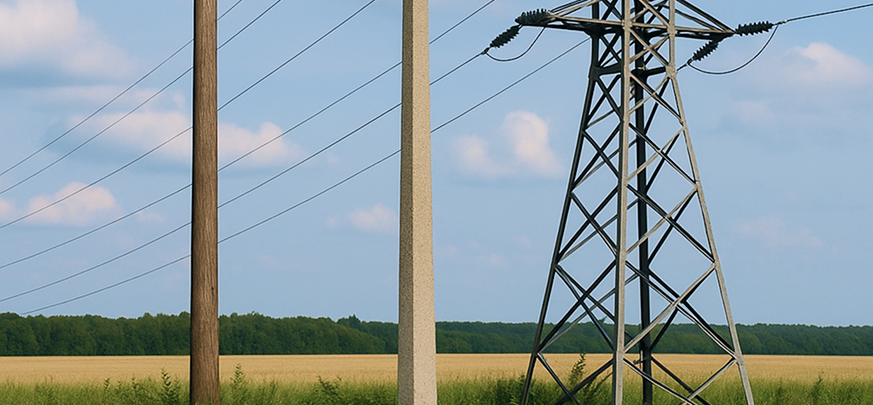

1.1. По материалу

Деревянные опоры ЛЭП широко применяются в сетях низкого напряжения (0,4–10 кВ), особенно в сельских районах. Их преимущество — низкая стоимость и простота установки. Однако деревянные столбы имеют ограниченный срок службы (15–20 лет) из-за гниения и требуют регулярной обработки антисептиками. Они подходят для временных сетей или участков с низкой нагрузкой.

Железобетонные опоры ЛЭП используются для линий среднего и высокого напряжения (0,4–110 кВ и выше). Их долговечность (до 50 лет) и устойчивость к коррозии делают их востребованными в проектах внешнего электроснабжения. Примеры включают опоры СВ-95 и СВ-110, которые применяются в Москве и других регионах России. Бетонные конструкции устойчивы к климатическим воздействиям, но требуют прочного фундамента.

Металлические опоры ЛЭП предназначены для высоковольтных линий (110–220 кВ и выше). Они обладают высокой прочностью и позволяют создавать сложные конструкции, например, для пересечения рек или болот. Однако их цена выше, а эксплуатация требует антикоррозийной обработки.

1.2. По конструкции

Анкерные опоры ЛЭП применяются для натяжения проводов в начале, конце или на поворотах линии. Они выдерживают значительные механические нагрузки, что делает их незаменимыми в сложных участках трассы. Промежуточные опоры устанавливаются между анкерными для поддержки проводов и составляют основную часть линии. Угловые и концевые опоры используются на поворотах или в местах окончания линии, обеспечивая устойчивость конструкции.

1.3. По напряжению

• Опоры ЛЭП 0,4 кВ: Применяются в низковольтных сетях, обеспечивая электроснабжение сельских или дачных участков. Подходят для сетей 0,4–10 кВ и освещения.
• Опоры ЛЭП 10 кВ: Используются в распределительных сетях среднего напряжения для городских и промышленных объектов.
• Опоры ЛЭП 110–220 кВ: Применяются для высоковольтных линий, обеспечивающих передачу электроэнергии на большие расстояния.

1.4. Временные опоры

Временные опоры используются при строительстве, ремонте или реконструкции линий. Они часто применяются на строительных участках или в условиях болот, где требуется быстрая установка с минимальными затратами. Такие опоры обычно деревянные или легкие металлические.

Классификация	Подвид	Характеристика / Применение	Преимущества	Недостатки / Ограничения
По материалу	Деревянные	Для сетей 0,4–10 кВ, сельские районы, временные сети	Дешёвые, простая установка	Срок службы 15–20 лет, подвержены гниению, требуют антисептика
	Железобетонные	Для 0,4–110 кВ и выше, внешнее электроснабжение	Долговечность (до 50 лет), устойчивы к климату и коррозии	Нужен прочный фундамент, тяжелые конструкции
	Металлические	Для 110–220 кВ и выше, сложные трассы (реки, болота)	Высокая прочность, сложные конструкции	Дорогие, нужна антикоррозийная обработка
По конструкции	Анкерные	В начале, конце, на поворотах, выдерживают нагрузки	Устойчивость, надёжность	Дороже промежуточных
	Промежуточные	Между анкерными, составляют основную часть линии	Массовое применение	Не выдерживают больших нагрузок
	Угловые и концевые	На поворотах и окончаниях линии	Обеспечивают устойчивость	Более сложные конструкции
По напряжению	0,4 кВ	Низковольтные сети, дачные и сельские участки, освещение	Доступность	Ограниченная мощность
	10 кВ	Среднее напряжение, города и промышленные объекты	Универсальность	Не для дальних передач
	110–220 кВ	Высоковольтные линии для дальних передач	Большие расстояния, надёжность	Высокая стоимость, массивность
Временные опоры	Деревянные или лёгкие металлические	Для строительства, ремонта, реконструкции, болотистые участки	Быстрая установка, низкие затраты	Низкая долговечность

Конструкция и устройство опор ЛЭП

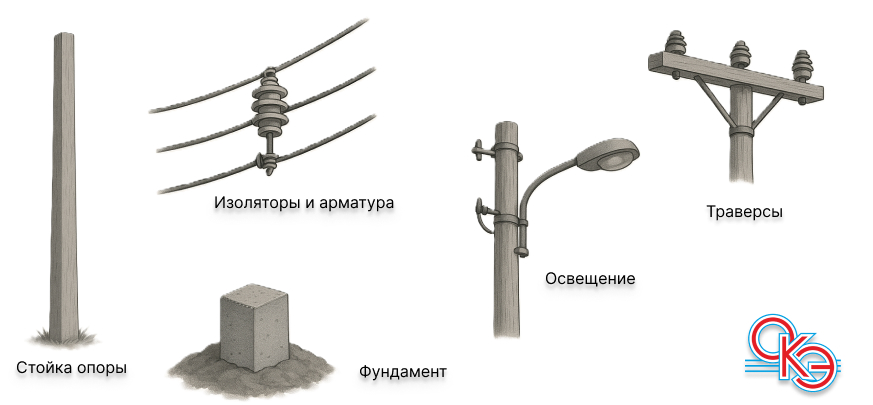

Конструкция опоры ЛЭП определяется ее типом, напряжением и условиями эксплуатации. Основные элементы включают:

• Стойка опоры: Основной несущий элемент, выполненный из дерева, бетона или металла.
• Фундамент: Обеспечивает устойчивость конструкции. Для железобетонных опор применяются монолитные или сборные фундаменты, рассчитанные на высокие нагрузки.
• Изоляторы и арматура: Фиксируют провода и обеспечивают их изоляцию.
• Траверсы: Горизонтальные элементы для крепления изоляторов.
• Освещение: На опорах могут устанавливаться светильники для проектирования систем освещения.

Схема типичной опоры ЛЭП:

• Основание (фундамент).
• Стойка (вертикальная часть).
• Траверса с изоляторами.
• Провода и заземляющие элементы.

Дизайн опоры учитывает напряжение, ветровые и снеговые нагрузки, а также особенности ландшафта. Например, опоры для высоковольтных линий имеют усиленные конструкции, а деревянные опоры применяются в менее нагруженных сетях.

Установка опор ЛЭП

Установка опор ЛЭП — сложный процесс, требующий точных инженерных расчетов и соблюдения требований ПУЭ. Монтаж воздушных и кабельных линий включает несколько этапов.

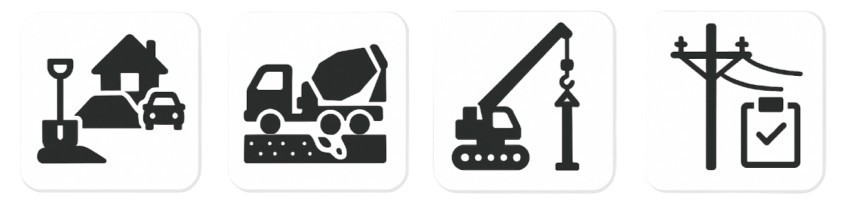

Этапы установки

1. Подготовка участка: Выбор места с учетом расстояния до объектов, таких как автомобильные дороги, жилые дома или заправки.
2. Устройство фундамента: Заливка монолитного или установка сборного фундамента для обеспечения устойчивости.
3. Монтаж опоры: Подъем конструкции с использованием кранов или другой техники.
4. Крепление проводов: Установка изоляторов и натяжка проводов с учетом их длины и напряжения.
5. Проверка и сдача: Контроль устойчивости, заземления и соответствия нормам.

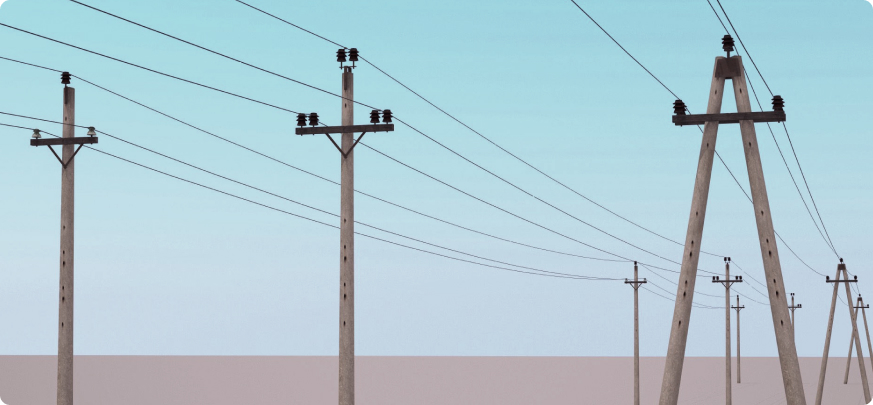

Расстояние между опорами ЛЭП

Расстояние между опорами зависит от напряжения, типа опоры и ландшафта:

• Линии 0,4 кВ: 30–50 м.
• Линии 10 кВ: 50–100 м.
• Линии 110–220 кВ: 150–300 м.

В сложных условиях, таких как болота или пересечение автомобильных трасс, расстояние корректируется для обеспечения безопасности.

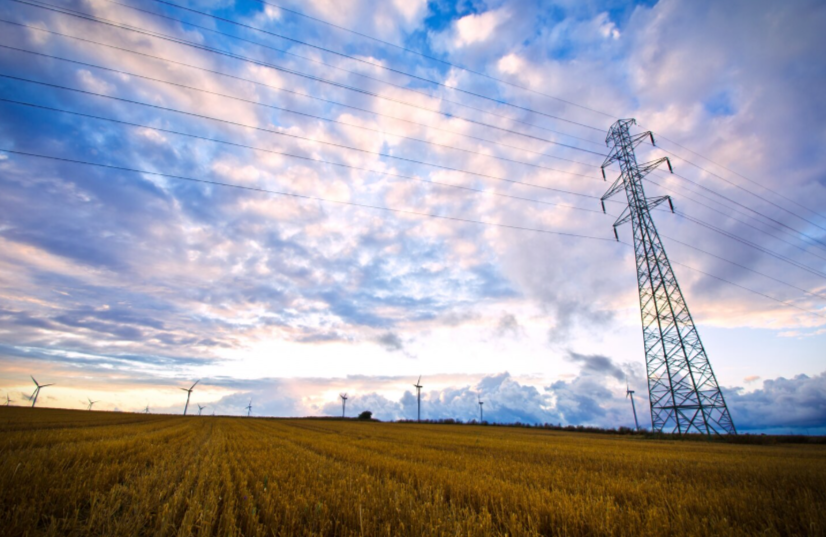

Высота опор ЛЭП

Высота опоры определяется напряжением линии и требованиями безопасности. Она обеспечивает безопасное расстояние между проводами и землей, исключая риски для транспорта или пешеходов:

• Опоры 0,4 кВ: 6–8 м.
• Опоры 10 кВ: 8–12 м.
• Опоры 110–220 кВ: 15–40 м.
• Самые высокие опоры: До 100 м и более, применяются для пересечения водоемов или горных участков.

Размеры опор варьируются в зависимости от их конструкции и назначения. Например, металлические опоры для высоковольтных линий имеют увеличенную высоту и усиленный фундамент.

Особенности применения опор ЛЭП

Опоры ЛЭП адаптируются под различные условия эксплуатации. На частных участках установка опор требует согласования с энергоснабжающей организацией. Перенос опоры проводится при изменении трассы линии, что требует сложных инженерных расчетов. Работа на опорах включает монтаж, замену, ремонт и обслуживание, выполняемые квалифицированными специалистами с соблюдением требований безопасности.

Опоры могут интегрироваться с системами электроосвещения или связи, что расширяет их функциональность. Например, столбы ЛЭП в городах часто оснащаются светильниками для уличного освещения. В промышленных зонах опоры проектируются с учетом повышенных нагрузок и сложных климатических условий, таких как болота или сильные ветра.

Стоимость и покупка опор ЛЭП

Цена опоры ЛЭП зависит от материала, типа и региона:

• Деревянные опоры: 5 000–20 000 рублей.
• Железобетонные (СВ-95, СВ-110): 10 000–50 000 рублей.
• Металлические опоры: от 100 000 рублей.

Купить опоры можно у производителей железобетонных или металлических конструкций, а также через энергоснабжающие организации. Стоимость монтажа варьируется в зависимости от сложности установки и региона (Москва, регионы России).

Опоры ЛЭП в России

В России опоры ЛЭП производятся в соответствии с ГОСТ и ПУЭ. Основные производители — заводы железобетонных изделий и металлургические предприятия. Популярные модели, такие как СВ-95 и СВ-110, используются для линий 0,4–10 кВ. Эксплуатация опор учитывает климатические особенности, включая болота, сильные ветра и низкие температуры.

Технические аспекты эксплуатации

Эксплуатация опор ЛЭП включает регулярное обслуживание и ремонт. Замена опор проводится при износе или повреждении конструкции. Ремонт может включать восстановление фундамента, замену покрышки или антикоррозийную обработку металлических элементов. Счетчики и щиты устанавливаются для контроля энергопотребления. Опоры адаптируются для сложных условий, таких как болота или пересечение автомобильных трасс, с использованием усиленных конструкций.

Характеристики опор ЛЭП по типам

Тип опоры	Материал	Напряжение (кВ)	Высота (м)	Расстояние между опорами (м)	Стоимость (руб.)
Промежуточная	Деревянная	0,4–10	6–8	30–50	5 000–20 000
Промежуточная	Железобетонная	0,4–110	8–12	50–100	10 000–50 000
Анкерная	Металлическая	110–220	15–40	150–300	от 100 000
Временная	Деревянная	0,4–10	6–8	30–50	5 000–15 000
