Производство линейной арматуры для ВЛ: что «Энергоремонт» делает своими силами и почему это важно

Устойчивость воздушных линий 0,4–10 кВ в метелях, обледенении и порывистом ветре решается не только маркой провода и типом опоры. Ключевую роль играют детали, которые держат провод и передают усилия: оголовки, траверсы, кронштейны, хомуты, заземляющие проводники и пр. Именно линейная арматура отвечает за геометрию пролётов, устойчивость к ветровым/гололёдным нагрузкам, коррозионную стойкость и безопасность работ на ВЛ. У «Облкоммунэнерго» эти изделия выпускают на собственной площадке «Энергоремонт», что упрощает логистику, ускоряет ремонты и позволяет контролировать качество «на входе», а не на этапе аварии. На что опирается производство и какие позиции доступны — ниже.

Что входит в линейную арматуру

Под линейной арматурой понимают металлические детали и узлы, которые крепят провод/трос к опоре, формируют отводы и удерживают геометрию трассы. Это оголовки опор, траверсы для крепления изоляторов, кронштейны и надставки, хомуты и серьги, заземляющие проводники и т. д. Для СИП добавляются анкерные и поддерживающие зажимы, подвески, элементы ответвлений. Для классических ВЛ 0,4–10 кВ — траверсы под штыревые/подвесные изоляторы, оголовки разных типоразмеров, крепёж и равнопрочностные соединения. Всё это должно соответствовать расчётным нагрузкам по ветру/гололёду и выдерживать десятки тысяч циклов термоколебаний без потери прочности или контакта.

Какие позиции выпускают: номенклатура и диапазон

На производстве «Энергоремонта» доступны типовые линейки арматуры для ВЛ 0,4–10 кВ: оголовки (ОГ-1, ОГ-2, ОГ-4, ОГ-5, ОГ-6, ОГ-7, ОГ-8, ОГ-9, ОГ-13, ОГ-14, ОГ-52), заземляющие проводники (ЗП-1, ЗП-6, ЗП-21), траверсы и кронштейны/надставки для РА-серии, валы привода. На отдельных позициях публикуются ориентировочные цены «от» (например, ОГ-2, ОГ-6 и др.), что помогает быстро прикинуть бюджет и комплектацию на этапе сметы. Номенклатурные страницы и прайс доступны на официальном сайте компании в разделе «Производство продукции».

Для практики это означает: при капитальном ремонте ВЛ или аварийно-восстановительных работах можно оперативно закрыть потребность по «ходовым» оголовкам и траверсам, а также дозаказать нестандартные элементы под конкретную опору/схему.

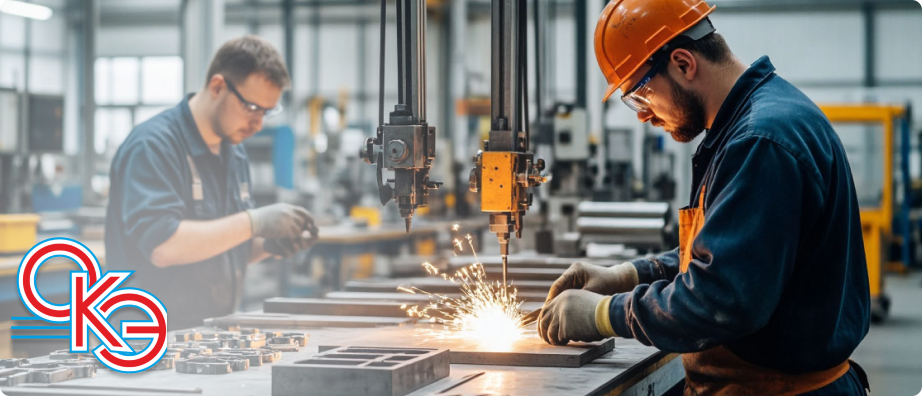

Как устроено производство на «Энергоремонте»

Собственное изготовление даёт контроль на всех этапах — от листо- и профилеразделки до защиты поверхности.

Материалы и заготовка. Используют конструкционные стали с подтверждёнными сертификатами плавки. Заготовка идёт на резке/пробивке/гибке с допусками по рабочим чертежам, критичны точность отверстий под болтовые соединения и повторяемость геометрии. Сварные узлы выполняют по нормам дуговой сварки с контролем шва (визуально-измерительный, при необходимости — НК).

Механическая обработка и сборка. Кронштейны, траверсы и оголовки проходят шаблонный контроль по посадочным размерам, перпендикулярности, плоскостности. Болтовые соединения собирают комплектно (болт/гайка/шайбы) с классом прочности под расчёт (типично 5.8/8.8), моменты затяжки нормируют и фиксируют в маршрутных картах.

Антикоррозионная защита. Для наружной эксплуатации применяют горячее цинкование и/или порошковое покрытие по технологической карте: толщина цинкового слоя, адгезия и укрывистость проверяются выборочно. Для агрессивных сред (соляные аэрозоли, реагенты, запылённость) могут применять усиленные схемы покрытия.

Контроль качества. Входной контроль материалов, пооперационные замеры, приёмка партии по чек-листу: геометрия, отсутствие острых кромок, контролируемые радиусы и фаски, маркировка. Для серийных оголовков и траверс возможны выборочные статические испытания на усилие (пробные нагрузки, «пруф-тест»).

Факт наличия собственной площадки, выпускающей линейную арматуру и щитовое оборудование (вплоть до нестандартных изделий), подтверждён корпоративными материалами АО «Облкоммунэнерго».

Почему качество арматуры — это надёжность сети и безопасность

Прочность и ресурс. Если оголовок, траверса или хомут не держат расчётные усилия, первым «поедет» не провод, а геометрия пролёта: изменятся стрелы, возрастут вибрации и контактные напряжения. Итог — усталостные трещины и обрывы в пик непогоды.

Коррозионная стойкость. Недобор цинкового слоя означает локальную коррозию в зонах кромок и сварных швов. Через 2–3 сезона это превращается в ослабление сечения, а значит — в внеплановые ремкомплекты и вышки в полях.

Совместимость и посадки. Неточность отверстий/шагов — это «болгарка на опоре», рост трудоёмкости, доприспособы и риски травм. Точность геометрии снижает время работ на высоте и исключает «подпиливание в поле».

Электробезопасность и заземление. От качества заземляющих проводников и контактов зависит сопротивление заземляющего устройства и эквипотенциальные соединения на опоре. Здесь любые «экономии» возвращаются перегревом и потерей защитной функции.

Арматура для ВЛ — под контроль качества

Надёжность ВЛ начинается с мелочей: зажимов, подвесов, крепежа и узлов.
На предприятии «Энергоремонт» часть линейной арматуры производится своими силами — это даёт стабильное качество, соответствие требованиям и предсказуемые сроки.
АО «Облкоммунэнерго» обеспечивает решения для электросетевых проектов с контролем результата.

Перейти к услуге АО «Облкоммунэнерго» →

АО «Облкоммунэнерго» · ВЛ · производство и контроль качества · электросетевые проекты

Нормативная опора и подтверждение параметров

Линейная арматура проектируется и применяется в соответствии с требованиями ПУЭ для ВЛ 0,4–10 кВ, профильных СП по проектированию/строительству линий и ГОСТов на материалы, крепёж, сварные соединения и покрытия. На производстве контролируют:

• Геометрию и посадочные размеры по рабочим чертежам.
• Механическую прочность соединений (выборочные статические испытания).
• Покрытие: толщина/адгезия цинка и/или порошка (по техкарте и методикам контроля).
• Комплектность крепежа и класс прочности болтов/гаек.
• Маркировку для однозначной идентификации партии.

Подтверждение фиксируют в маршрутных картах, журналах входного/пооперационного контроля, при необходимости — в протоколах испытаний. Для серий, попадающих в прайс, указывают цену и базовые параметры; нестандарт согласуют через лист «было/стало» без ухудшения характеристик.

Как это влияет на сроки и стоимость владения

Производство в своём контуре упрощает логистику: «длинные» позиции (редкие оголовки, спецтраверсы) резервируют заранее, а типовые — держат складской программой. В аварийный сезон это означает меньше простоев и «тонких мест» в ремонтах. Для капитальных ремонтов и реконструкций это даёт управляемость сроков СМР: узлы приходят вовремя, без «обгонолётов» и переложений в поле. В жизненном цикле качественная арматура — это меньше внеплановых выездов, безопасные регламенты, предсказуемый ресурс покрытия и металла — то есть ниже OPEX при неизменном CAPEX.

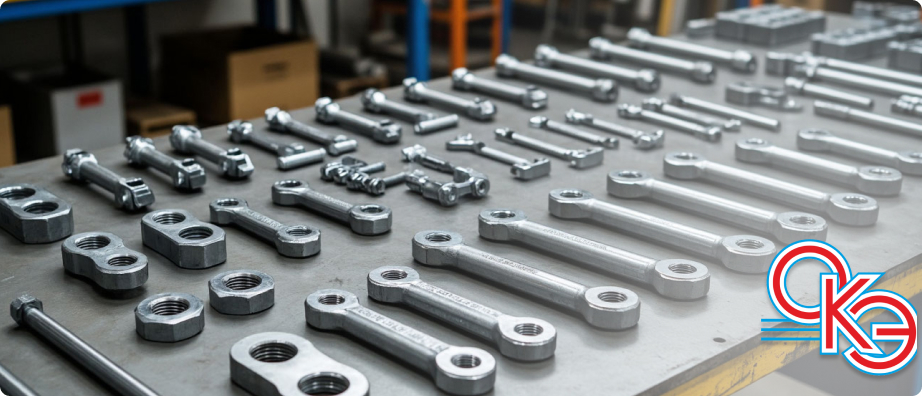

Коротко о том, что производим «здесь и сейчас»

• Оголовки опор: типоразмеры ОГ-1, ОГ-2, ОГ-4, ОГ-5, ОГ-6, ОГ-7, ОГ-8, ОГ-9, ОГ-13, ОГ-14, ОГ-52 (часть позиций с ориентировочными ценами «от»).
• Заземляющие проводники: ЗП-1, ЗП-6, ЗП-21.
• Траверсы, кронштейны, надставки, валы привода для линеек РА.

Полный перечень и актуальные цены — в разделе «Производство продукции» на сайте «Облкоммунэнерго».

Заключение

Линейная арматура — это «мелочи», на которых держится большая сеть. Когда оголовок или траверса сделаны с соблюдением металла, геометрии и покрытия, линия проходит тяжёлую зиму без внеплановых подъёмов на опоры. Собственное производство «Энергоремонта» закрывает критичные позиции по ВЛ 0,4–10 кВ, обеспечивает прослеживаемость партии и быструю поставку, а также даёт возможность изготовить нестандарт без потери параметров. Для заказчика это означает управляемые сроки ремонтов/строительства, сокращение аварийных работ и предсказуемые эксплуатационные расходы — рациональный выбор, когда важны и надёжность, и экономика.
