Когда и как менять электрощитовое оборудование

Жизненный цикл системы электроснабжения: когда пора бить тревогу?

В строительной практике и эксплуатации зданий электрощитовая часто остается «серой зоной» — туда заглядывают либо при снятии показаний, либо когда уже «выбило» и запахло горелым пластиком. Однако как профессионалы мы понимаем: ГРЩ (Главный Распределительный Щит) и ВРУ (Вводно-Распределительное Устройство) — это сердце инженерной инфраструктуры. Пренебрежение сроками эксплуатации и игнорирование признаков деградации контактных соединений ведет не просто к обесточиванию объекта, но и к прямым рискам пожарной безопасности.

Согласно статистике МЧС, более 30% пожаров в коммерческом и жилом секторе происходит из-за аварийного режима работы электросети. В этой статье мы разберем, когда технически и нормативно необходимо обновлять электрощитовое оборудование, как проводить диагностику и почему типовые решения не всегда закрывают потребности современного объекта.

Нормативные сроки и техническая реальность

Существует заблуждение, что щит — это металлическая коробка, которая может служить вечно. Если говорить о корпусе (при условии надлежащего климатического исполнения и степени защиты IP), то его срок службы действительно может достигать 25–40 лет. Однако начинка — коммутационные аппараты, шинные мосты, изоляторы — имеет совершенно другой ресурс.

Регламенты ПТЭЭП и рекомендации производителей

Производители модульной автоматики (автоматические выключатели, УЗО, дифавтоматы) заявляют механический ресурс в циклах включения-отключения, но временной ресурс редко превышает 10–15 лет. Пластик корпуса автоматов со временем становится хрупким, дугогасительные камеры деградируют, а биметаллические пластины тепловых расцепителей теряют заводскую калибровку.

Согласно ПТЭЭП (Правила технической эксплуатации электроустановок потребителей), капитальный ремонт или модернизация должны проводиться на основании результатов профилактических испытаний. Если замеры сопротивления изоляции или петли «фаза-ноль» не соответствуют нормам ПУЭ, оборудование подлежит немедленной замене.

Признаки необходимости срочной замены (Ретрофит)

Не всегда нужно ждать акта лаборатории, чтобы понять, что щит аварийный. Опытный главный энергетик или инженер эксплуатации обратит внимание на следующие маркеры:

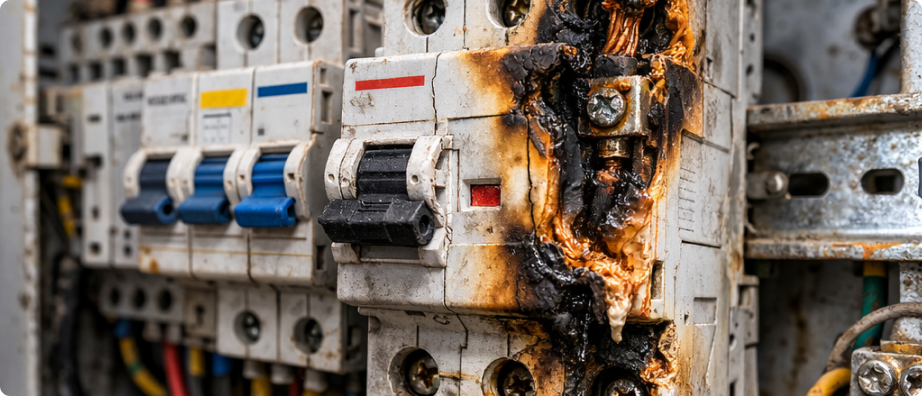

• Термические повреждения: Оплавление изоляции проводников, потемнение контактов, следы копоти на корпусе или дверце щита. Это свидетельствует о плохом контакте или систематических перегрузках.
• Устаревшая элементная база: Наличие пробочных предохранителей (керамика), черных советских автоматов серии АЕ или АП. Их время-токовые характеристики (ВТХ) уже давно не соответствуют современным требованиям селективности и скорости срабатывания.
• Отсутствие запаса мощности: Если при включении климатической системы или производственной линии вводной автомат работает на пределе номинала, нагреваясь до критических температур.
• Хаотичная коммутация: Отсутствие маркировки, «бороды» из проводов, скрутки вместо клеммников, отсутствие шин PE и N. Это прямое нарушение ПУЭ.

Этапы замены: от аудита до пусконаладки

Процесс замены ВРУ — это не просто «выкрутил старое, вкрутил новое». Это сложный инженерный проект, требующий соблюдения последовательности действий.

1. Предпроектное обследование и расчет нагрузок

Первый этап — аудит. Необходимо составить актуальную однолинейную схему. Часто выясняется, что фактические нагрузки выросли в разы по сравнению с первоначальным проектом здания. На этом этапе производится расчет сечения кабельных линий и выбор номиналов защиты с учетом коэффициентов спроса и одновременности.

2. Проектирование и комплектация

Типовые щиты из строительных гипермаркетов подходят разве что для временных бытовок. Для серьезных объектов — будь то цех, офисный центр или коттедж — требуется индивидуальный подход. Часто габариты ниши ограничены, или требуется специфическая логика работы автоматического ввода резерва (АВР). В таких случаях единственно верным решением является производство электрощитового оборудования на заказ. Это позволяет скомпоновать устройство максимально плотно, предусмотреть место для системы АСКУЭ и обеспечить удобный доступ для тепловизионного контроля в будущем.

3. Демонтаж и подготовка кабельных трасс

Самый грязный и опасный этап. Важно не только обесточить ввод, но и проверить отсутствие напряжения поверенным указателем. При демонтаже старого щита критически важно сохранить и промаркировать все отходящие линии. Старая алюминиевая проводка часто ломается, поэтому может потребоваться наращивание кабелей с использованием гильз ГАМ или клемм WAGO с пастой (для малых токов), либо болтовых соединений.

4. Монтаж и расключение

Сборка должна производиться с соблюдением культуры монтажа:

• Использование наконечников НШВИ для многожильных проводов.
• Соблюдение цветовой маркировки (Желто-зеленый — земля, Синий — ноль).
• Затяжка контактов динамометрическим инструментом (перетяжка так же опасна, как и недотяжка).
• Установка кросс-модулей для распределения нагрузки по фазам.

Важные технические нюансы

Селективность защиты

При проектировании нового щита важно обеспечить селективность защиты. Это значит, что при коротком замыкании на линии розетки чайника должен отключиться только автомат этой группы, а не вводной рубильник всего здания. Это достигается правильным подбором номиналов и характеристик срабатывания (B, C, D).

Заземление и системы уравнивания потенциалов

При замене щита в старом фонде часто возникает проблема отсутствия заземляющего проводника (PE). Модернизация щита — идеальный момент для перевода системы заземления с TN-C на более безопасную TN-C-S с разделением PEN-проводника во ВРУ и установкой ГЗШ (Главной Заземляющей Шины).

Итоги

Замена электрощита — это капиталовложение в безопасность объекта и бесперебойность бизнес-процессов. Попытка сэкономить на проекте или сборке «на коленке» обычно приводит к тому, что дорогостоящее оборудование выходит из строя из-за перекоса фаз или отсутствия защиты от импульсных перенапряжений (УЗИП). Доверяйте работу профильным подрядчикам, которые могут предоставить исполнительную документацию и протоколы испытаний электролаборатории.

Часто задаваемые вопросы (FAQ)

Можно ли менять автоматы под напряжением?

Категорически нет. Согласно правилам охраны труда при эксплуатации электроустановок, работы в действующих электроустановках производятся со снятием напряжения. Исключения составляют специальные работы, требующие наряда-допуска и средств индивидуальной защиты, но при полной замене щита это технически невозможно.

Как часто нужно подтягивать контакты в щите?

ПТЭЭП рекомендует проводить техническое обслуживание (ТО) не реже одного раза в год. Винтовые соединения имеют свойство ослабевать из-за теплового расширения и микровибраций (частота 50 Гц создает гул, который также влияет на механику).

Что лучше: металлический или пластиковый щит?

Зависит от назначения. Для встраиваемых решений в жилых и офисных помещениях эстетичнее и безопаснее качественный ABS-пластик, не поддерживающий горение. Для промышленных помещений, ГРЩ, а также для уличной установки используются металлические шкафы с порошковой покраской и уплотнителями, обеспечивающими IP54/IP65.
