Разработка нестандартного электрооборудования

Номенклатура нестандартного электрооборудования

Рассмотрим категории продукции, которые может изготовить предприятие под заказ.

1. Комплектные подстанции и распределительные решения

• КТП/ГКТП 6–10/0,4 кВ (киосковые/блочные/контейнерные) — нестандарт по габаритам, планировке помещений, ориентации дверей/вводов, высоте кабельных вводов, типу фундамента (рамные/анкерные плиты), варианту вентиляции/обогрева, классу IP/IK и категории размещения У/УХЛ по ГОСТ 15150. Возможны исполнения с 1 или 2 трансформаторами, секционирование НН шин, АВР и УЗИП на вводе.
• Распределительные пункты РП-6/10 кВ, РУНН 0,4 кВ — модульные и встраиваемые решения: двухсекционные схемы, секционный аппарат, ввод-резерв/АВР, нестандартные шинные мосты между блоками, нетиповые кабельные короба, повышенная вибро- и пылезащита.

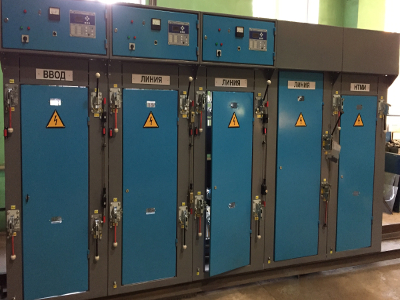

• КРУ/КСО 6–10 кВ (камеры) — комплектация ячеек под нестандартные габаритные шахты/проёмы, выкатные тележки, модернизация старых рядов под современные выключатели и ТТ/ТН, кастомные блокировки и торцевая компоновка.

2. НКУ и шкафные решения 0,4 кВ

• Щиты распределительные ЩО-70, ВРУ, ГРЩ — токи до нескольких кА с проверкой термической/динамической стойкости, шины в изоляторах/шинканалах, нетиповые присоединения (медь/алюминий, биметалл), коэффициент резервирования под прирост нагрузок.
• Шкафы АВР/ввода-резерва, шкафы управления освещением (астрочасы/диммирование/телематика), КРМ/фильтры ВГР (дросселированные БК, фильтры 5-й/7-й гармоник), шкафы УЗИП (координация ступеней тип 1/2).
• Шкафы учёта (в т.ч. пункты коммерческого учёта) — опломбирование, анти-тампер исполнение, токовые цепи ТТ, профили нагрузки, телеметрия/AMI-интерфейсы.

3. Шкафы РЗА и вторичные цепи

• Панели релейной защиты и автоматики для ТП/РП: МТЗ/ЗЗ, направленные защиты, АВР/АПВ, дуговая защита ячеек, логика УРОВ; стойки постоянного тока 24/48/110 В, кроссы, терминалы телемеханики. Нестандарт — по комплекту функций, уставкам, типу протоколов (Modbus/IEC-104), габаритам и расположению.

4. Линейная арматура и металлоконструкции

• Кронштейны, траверсы, оголовки, надставки, кронштейны для КЛ на фасадах, площадки обслуживания, нестандартные кронштейны оптических пучков/СИП, крепление уличных шкафов.
• Кронштейны/стойки/короба для прокладки кабелей, специальные вводные фланцы/кабельные вводы, закладные/анкера; защитные кожухи, жалюзийные решётки, вентиляционные модули.
• Вандалостойкие корпуса, экраны, антикоррозионные системы ЛКМ по ГОСТ 9.401/ISO 12944 (категории C3–C5), горячее цинкование по ГОСТ 9.307.

5. Прочие нестандартные изделия «Энергоремонта»

• Шкафы ШРС, ящики/щиты СБ-1, специальные боксы счетчиков, уличные НКУ с подогревом/вентиляцией, монтажные наборы для реконструкций (адаптеры к существующим фундаментам/проёмам).
• Индивидуальные контейнеры/киоски для электрооборудования (с транспортными проушинами, виброопорами, кабельными подпольными стояками, ловушками конденсата).
• Элементы благоустройства/ограждения для узлов учёта/ТП (по ТЗ заказчика).

Как происходит работа по заказу: инженерный цикл

Работа начинается с постановки задачи и обследования. Фиксируются стеснения по габаритам и высотам, подъездные пути и условия монтажа, климатическое исполнение и категория размещения по ГОСТ 15150 (У/УХЛ, кат. 1–3), ветровой и гололёдный районы. Анализируется характер нагрузок (частотные приводы, высшие гармоники), задаются требования к IP/IK и антикоррозионной защите, условия пожарной и взрывобезопасности, интерфейсы узлов учёта/телемеханики. На этом основании формируется техническое задание.

Далее подготавливаются два–три технико-сметных сценария. Базовый опирается на серийные узлы и стандартные компоновки; усиленный предусматривает повышенные классы IP/IK, координацию УЗИП и телематику; «стеснённый» адаптируется под сложные площадки — компактные/угловые секции, выносные шинные мосты, нетиповые вводы. Это позволяет согласовать бюджет, сроки и риски на ранней стадии.

Этап проектирования включает 3D-компоновку, трассировку кабелей и шин, расчёты нагрева, падения напряжения, токов КЗ и селективности по цепочке «ввод — секция — фидеры». Проверяется термическая и динамическая стойкость шинных систем, подбираются УЗИП (тип 1/2), КРМ и фильтры высших гармоник, классы IP/IK, схемы вентиляции/подогрева и межзамков. Все решения увязываются с требованиями ПУЭ и ТР ТС по электробезопасности и ЭМС.

Затем выпускается конструкторская и рабочая документация по СПДС: однолинейные и развернутые схемы, спецификации, кабельные журналы, паспорта. При необходимости формируется раздел «ТКЭ» и комплект материалов для госэкспертизы в составе ПД по ПП РФ № 87.

Изготовление ведётся на «Энергоремонте»: производство корпусов и шинных систем, сборка шкафов и панелей с последующими заводскими испытаниями. Проводятся рутинные диэлектрические проверки, контроль изоляции и переходных сопротивлений, тесты АВР/РЗА, нагревочные прогоны. По итогам оформляются протоколы, паспорта, инструкции и декларации соответствия ТР ТС 004/2011 («Низковольтное оборудование») и ТР ТС 020/2011 («ЭМС»).

Финальная стадия — поставка и ввод. Обеспечиваются погрузка и транспортировка, комплекты ЗИП, шеф-монтаж, поддержка ПНР и участие в приёмке. Заказчик получает исполнительные схемы, карты уставок, формуляры узлов учёта, а персонал — целевые инструкции и обучение. Такой цикл гарантирует, что нестандартное оборудование соответствует площадке, режимам и нормативам и безболезненно входит в эксплуатацию.

Что учитывают инженеры на стадии проектирования нестандартного оборудования

• Климат и среда: У/УХЛ, диапазоны –40…+40 °C (или по ТЗ), IP54–IP66, IK08–IK10; коррозионная защита под C3–C5.
• Электробезопасность и ПБ: ступенчатые УЗИП (тип 1/2), классы изоляции, EI-проходки по СП 6.13130 в помещениях, блокировки дверей/тележек, заземляющие шины/СУП.
• ЭМС/качество энергии: применение дросселированных КРМ, фильтров ВГР, компоновка вторичек для помехоустойчивости, экранирование/земление, разделение цепей.
• Сервисопригодность: фронт/тыл доступа, выкатные узлы, унификация аппаратов, QR-паспортизация, запасы места под расширение, съёмные панели/крышки.
• Док-сопровождение: набивки проводов/жил, маркировка по ГОСТ, ведомости клемм, карты уставок РЗА, инструкции по ТО.

Примеры задач, требующих нестандартного электрооборудования

• Стеснённые машинные залы/подвалы: ГРЩ/ВРУ в укороченных/угловых корпусах, вход/выход по короткой стороне, выносные шинные мосты, высотные ограничения.
• Уличные НКУ в агрессивной среде: IP66, УХЛ1, подогрев/вентиляция, антикоррозионная система C5, вандалозащита и антивандальные замки.
• Модернизация старых РП: замена КСО на современное КРУ с сохранением сетки фундаментов/проёмов, адаптер-рамы, сопряжение со старыми кабельными полками и каналами.
• Коммерческий учёт на границе балансов: шкафы учёта с опломбированием, выведенными цепями ТТ, модемами связи, анти-тампер логикой (крышки/вводы/датчики).

Контроль качества и нормативное соответствие

Каждое изделие проходит рутинные испытания: проверка маркировки/схем, диэлектрические испытания основной изоляции, контроль переходных сопротивлений и изоляции вторичных цепей, функциональные тесты РЗА/АВР/телематики, тепловизионное обследование под нагрузкой. Протоколы оформляются по ГОСТ, указываются применённые СИ и их поверка, фиксируются условия (t, RH) и погрешности. По требованию — участие аккредитованной ЭТЛ АО «Облкоммунэнерго» в приёмке и ПНР на объекте.

Нестандартное электрооборудование «Энергоремонта» — это инженерные решения, спроектированные сетевой компанией под реальные условия эксплуатации. Специалисты компании сразу закладывают требуемые IP/IK, климат У/УХЛ, антикоррозионную защиту, селективность и удобство обслуживания, обеспечивая нормативное соответствие ПУЭ, ГОСТ/СП и ТР ТС. Заказчик получает комплектную поставку — от КТП/РП/НКУ и шкафов учёта/АВР/РЗА до линейной арматуры и металлоконструкций — с документацией, поддержкой ПНР и сервисом. Такой подход сокращает риски на монтаже, ускоряет ввод и повышает надёжность электрохозяйства на всём жизненном цикле.
