Разработка проектов внешнего электроснабжения

Структура проектной документации для экспертизы

• Пояснительная записку с исходными данными, задачами и обоснованием технических решений.
• Раздел технологических решений электроснабжения (ТКЭ), включающий схемы питания, расчеты нагрузок и коротких замыканий (КЗ), подбор оборудования, маршруты воздушных линий (ВЛ) и кабельных линий (КЛ).
• Меры по охране окружающей среды, такие как управление отходами и рекультивация территорий (при необходимости).
• Раздел пожарной безопасности с указанием категорий, противопожарными мерами и конструкциями для кабельных проходов.
• Проект организации строительства (ПОС) с планами логистики, графиками и размещением временных сооружений.

По итогам экспертизы специалисты формируют рабочую документацию (чертежи марок ЭО/ЭС), спецификации на оборудование и материалы, локальные сметные расчеты (ЛСР).

Компания состоит в саморегулируемых организациях (СРО) проектировщиков и строителей, поэтому проектирование выполняется в соответствии с Правилами устройства электроустановок (ПУЭ, 7-е изд. с дополнениями), сводами правил (СП, включая СП 256.1325800.2016 и СП 76.13330.2016), строительными нормами (СНиП/СП), ГОСТами (например, ГОСТ Р 50571.5.52-2011) и прочими нормативными документами, независимо от комплектности материалов.

Первичные требования от заказчика при разработке проектов внешнего электроснабжения

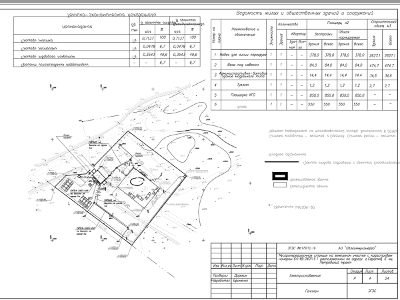

Для запуска процесса проектирования заказчик должен предоставить исходные материалы: технические условия (ТУ) от сетевой компании, топографический план участка, список электроприемников с мощностями, категории надежности питания, данные о существующих коммуникациях и ограничениях. Без этой информации невозможно установить точку присоединения, провести расчеты нагрузок и спроектировать трассы линий.

Дорожная карта разработки проекта

Этапы проектирования предусматривают последовательные шаги. Вначале проводится предпроектный анализ и сбор данных: определение требуемой мощности, уровня напряжения, перечня потребителей, категорий надежности, точек подключения и инфраструктурных ограничений.

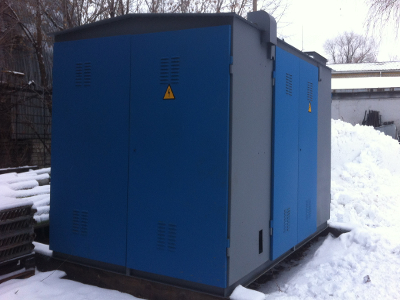

Далее осуществляются расчеты нагрузок и токов КЗ, оценка селективности защит, создание схем внешнего питания с трассировкой ВЛ/КЛ (с учетом стесненных условий, метода горизонтально-направленного бурения — ГНБ), подбор сечений и типов кабелей, компоновок комплектных трансформаторных подстанций (КТП) или распределительных пунктов (РП), а также защитной аппаратуры.

Детально разрабатываются внешние сети, включая системы заземления, уравнивания потенциалов (СУП) и молниезащиты. По необходимости подготавливаются акты разграничения балансовой принадлежности (для установления границ собственности на сети и установки) и эксплуатационной ответственности между сторонами.

Для бюджетирования «Облкоммунэнерго» предлагает 2-3 варианта технико-сметных предложений, различающихся по оборудованию и срокам поставок.

Нюансы проектирования систем внешнего электроснабжения

Проектирование систем внешнего электроснабжения требует учета специфики объектов в соответствии с ПУЭ (7-е изд., гл. 1.2, 7.1), СП 256.1325800.2016 «Электроустановки жилых и общественных зданий», СП 31-110-2003, ГОСТ Р 50571.1-2019 и рекомендациями по надежности (категории I–III по ПУЭ 1.2.17–1.2.22). Основные аспекты включают расчет нагрузок, выбор трасс ВЛ/КЛ, интеграцию с существующими сетями и меры электробезопасности.

Для жилых объектов

Согласно СП 256.1325800.2016 (п. 5.1–5.3), внешнее электроснабжение ориентировано на III категорию надежности (ПУЭ 1.2.19), с напряжением 0,4 кВ и мощностью до 15–20 кВт на квартиру. Нюансы: обязательное применение TN-C-S заземления (ГОСТ Р 50571.3), трассировка КЛ с учетом плотной застройки и ГНБ для минимизации земляных работ. Расчеты нагрузок по ГОСТ 31565-2012 учитывают сезонные пики (отопление), с резервированием от ДГУ при необходимости. Согласование ТУ с сетевыми организациями обязательно, с акцентом на узлы учета и разграничение баланса (ПУЭ 1.5.27).

Для промышленных объектов

ПУЭ (гл. 5.1–5.6) и НТП (нормы технологического проектирования) подчеркивают I–II категории надежности для критичных производств, с dual-feed от подстанций (СП 256.1325800.2016, п. 6.2). Нюансы: учет взрывоопасных зон по ГОСТ IEC 60079-10-1-2011, с искробезопасным оборудованием; расчеты КЗ и селективности защит (ПУЭ 1.4.1–1.4.10) для нагрузок >100 кВт. Трассы ВЛ/КЛ проектируют с учетом агрессивных сред (коррозия, вибрации), применяя бронированные кабели (ГОСТ 31996-2012). Рекомендации: интеграция СКАДА для мониторинга, резерв от АВР и соблюдение норм по молниезащите (СП 256.1325800.2016, п. 9.1–9.5).

Для общественных объектов

Здесь необходимо руководствоваться СП 256.1325800.2016 (п. 7.1–7.4) и ПУЭ 7.1.1–7.1.88, и предусматривать  II–III категориях безопасности, с акцентом на пожаробезопасность (ГОСТ Р 50571.17). Схемы с АВР для эвакуационного освещения, трассировка с учетом пешеходных зон и интеграцией с системами безопасности. Расчеты нагрузок включают пиковые часы (освещение, вентиляция), с нормами по электромагнитной совместимости (ГОСТ Р 51317.3.2). Обязательны меры по доступности для инвалидов (СП 59.13330.2020) и энергоэффективность (LED-источники по рекомендациям Минстроя).

Для систем внешнего освещения

СП 52.13330.2016 «Естественное и искусственное освещение» (п. 7.1–7.10) нормирует среднюю освещенность (5–20 лк для улиц, табл. 7.1), с учетом ГОСТ 21.608-2014 для чертежей. Нюансы: выбор опор (металлические по ГОСТ 9.307-2021) и источников (LED с CRI>70), управление по датчикам (ПУЭ 6.1.1–6.1.20). Трассы КЛ с защитой от вандализма, расчеты на ветровые нагрузки (СП 20.13330.2016). Рекомендации: энергоэффективность (>100 лм/Вт), димминг для экономии и интеграция с умными сетями.

АО «Облкоммунэнерго», как электросетевая компания, работает с проектами любой сложности — от отдельных помещений до комплексных жилых и промышленных объектов. Заказчикам предлагаются гибкие условия взаимодействия: индивидуальный подход к составу проектной документации, согласование объёма работ под реальные потребности и возможность выбора наиболее комфортных финансовых условий сотрудничества.
