Разработка проектов внутреннего электроснабжения

Состав документации

Для экспертизы (по ПП № 87): пояснительная записка; раздел по технологическим и конструктивным решениям электроснабжения (схемы, расчеты нагрузок/КЗ, выбор аппаратуры и сечений, планы трасс внутри здания); разделы по пожарной безопасности и охране окружающей среды; проект организации строительства (в части внутренних сетей).
После экспертизы: выпуск РД (марки ЭО/ЭС), спецификации оборудования и материалов, ведомости объемов работ и локальные сметные расчеты — в объеме, достаточном для закупок, СМР и ввода.

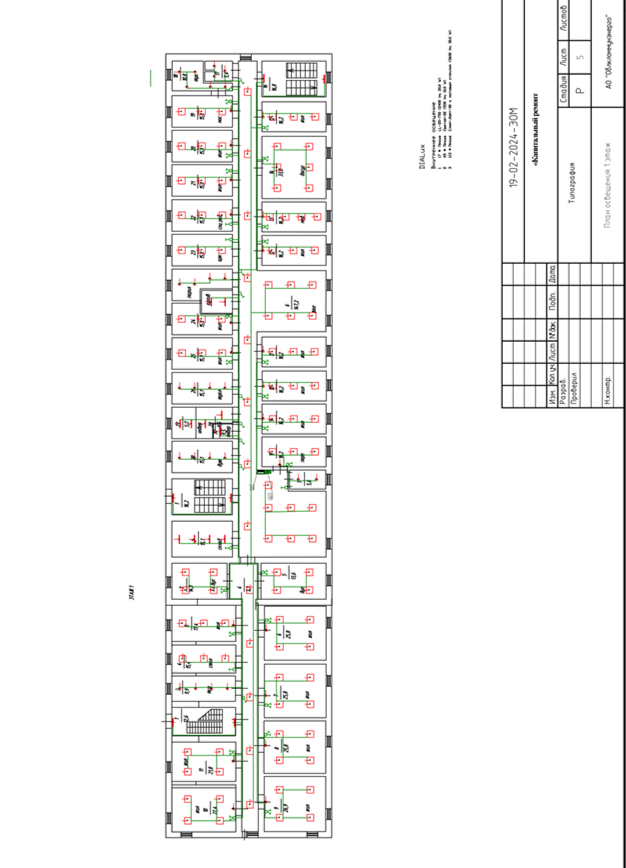

Что входит в проект внутренних сетей

Проработка ввода и распределения (ВРУ/ГРЩ, секции, стояки, этажные и групповые щиты) с заданием категорий надежности по помещениям; резервирование (двухвводные схемы, АВР; при необходимости — ИБП/ДГУ для систем безопасности и эвакуационного света). Расчеты нагрузок и токов КЗ, координация (селективность/отключающая способность) аппаратов защиты и коммутации НН, настройка уставок. Подбор кабелей по длительным токам и условиям среды, классы пожарной безопасности (нг(А)-LS/FRLS и др.), огнестойкие линии для противопожарных систем, узлы проходов через противопожарные преграды.

Схемы заземления и уравнивания потенциалов (TN-S/TN-C-S с разделением PEN во ВРУ), УЗО/дифзащита для влажных зон и розеточных групп. Узлы учета (общедомовой/коммерческий) с подготовкой под АСКУЭ. Светотехнические расчеты рабочего, аварийного и эвакуационного освещения. При наличии нелинейных нагрузок — требования к качеству электроэнергии и мероприятия по компенсации реактивной мощности/ограничению гармоник по ГОСТ.

Документы и информация, необходимые проектному отделу для начала разработки внутреннего электроснабжения:

• Краткое техническое задание (ТЗ): расчетная потребляемая мощность и уровень напряжения, перечень основных электроприёмников, требуемые категории надежности электроснабжения по СП 256.1325800.2016 (для помещений, групп или технологических линий).
• Архитектурно-строительные материалы: поэтажные планы и разрезы здания с указанием несущих конструкций, трасс инженерных коммуникаций; места размещения электрощитовых, ИТП, венткамер, насосных, а также требования к системам противопожарной защиты и эвакуации.
• Технические условия (ТУ) на электроснабжение: данные о выделенной мощности, точке подключения и условиях присоединения для увязки внутреннего проекта с внешними сетями.
• Исходные данные по технологическим и инженерным системам: тепломеханические, вентиляционные и ИТ-системы (для определения нагрузок, привязки питающих линий и учета специфики работы оборудования).
• Правоустанавливающие документы на объект или помещения (свидетельства, выписки ЕГРН, договор аренды).
• При недостатке исходных данных ТЗ и пакет исходно-разрешительной документации формируются совместно с заказчиком на стадии предпроектного обследования.

Согласования и авторское сопровождение — по требованию заказчика

Проект увязывается с архитектурно-планировочными решениями, требованиями пожарной безопасности, балансодержателями внутренних инженерных систем и сетевой организацией (в части учета и границ по АРБП/АРЭО). Авторское сопровождение выполняется, когда специалисты АО «Облкоммунэнерго» выполняют электромонтаж, а также при работах сторонних подрядчиков — по соглашению, до получения необходимых виз и допуска к производству работ.

Нюансы проектирования внутреннего электроснабжения

Проектирование внутренних систем электроснабжения регулируется ПУЭ, СП 256.1325800.2016, СП 31-110-2003, СНиП 3.05.06-85 и рядом ГОСТ. При разработке решений важно учитывать назначение объекта, категорию надежности потребителей, условия эксплуатации и требования к безопасности.

Жилые здания. Для жилых домов основное внимание уделяется равномерному распределению нагрузок между фазами, обеспечению нормативного уровня освещенности (СП 52.13330), а также использованию кабелей с низким дымо- и газовыделением (нг(А)-LS) в общих зонах. Особое внимание уделяется защите от поражения электрическим током: во влажных помещениях обязательна установка УЗО, заземление выполняется по схеме TN-S или TN-C-S. Внутренние сети должны обеспечивать возможность учета потребления каждым пользователем — встраиваются квартирные и этажные щиты, предусматривается место для оборудования АСКУЭ.

Общественные здания. Здесь акцент смещается на обеспечение бесперебойности питания систем безопасности и эвакуационного освещения. Требования к надежности питания выше — требуется соответствие категории I и II по ПУЭ. Необходимо проектировать вводы с автоматическим включением резерва (АВР), предусматриваются линии с огнестойкими кабелями для систем пожарной сигнализации, дымоудаления, оповещения и эвакуации. Светотехнические расчеты выполняются с учетом СП 52.13330 и требований СанПиН, особенно для образовательных и медицинских учреждений.

Промышленные объекты. Для производственных и складских помещений проектировщики обязаны учитывать специфику технологического процесса. Требуется трехфазное питание с учетом пусковых токов двигателей, расчет селективности защиты автоматов и плавких предохранителей, компенсация реактивной мощности и ограничение гармоник согласно ГОСТ 32144-2013. В пыле- и влагозащищенных зонах применяются кабели и аппаратура с необходимыми степенями IP, в взрывоопасных помещениях — только взрывозащищенное оборудование. На промышленных площадках отдельное внимание уделяется системам молниезащиты и уравнивания потенциалов, а также наличию дублирующих источников электроснабжения для критических производств.

Общие моменты. Во всех типах объектов проект должен предусматривать:

• точное определение категорий надежности и резервирования;
• селективность работы защитных аппаратов и согласование их характеристик с расчетными токами;
• выполнение расчетов падения напряжения и выбор сечений кабелей в соответствии с длительными токовыми нагрузками;
• обеспечение электробезопасности: системы заземления, СУП, защитное отключение;
• учет требований энергоэффективности — применение автоматизированных систем управления, оптимизация схем освещения, подбор оборудования с минимальными потерями.

Такая проработка позволяет снизить эксплуатационные расходы (OPEX), оптимизировать капитальные затраты (CAPEX) и обеспечить соответствие нормативам, что критически важно для ввода объекта в эксплуатацию.
